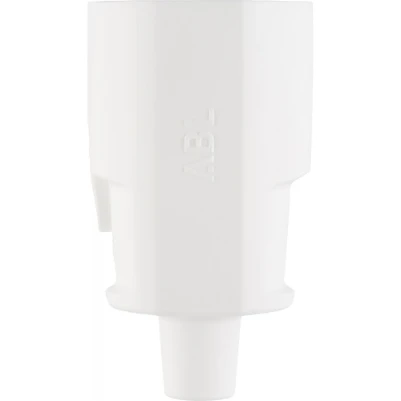

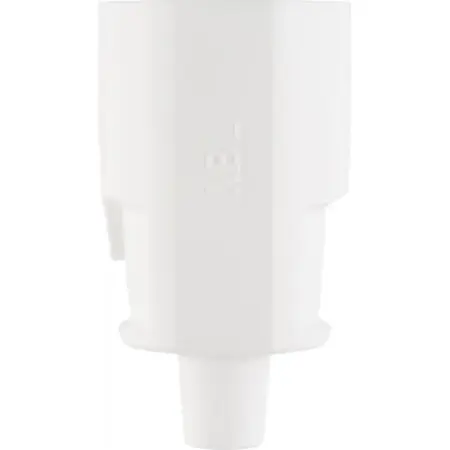

ABL Compact 100000060 SCHUKO koppeling 16A 250V IP20 wit Type 1565
De ABL Compact 100000060 is een witte SCHUKO koppeling voor het maken of repareren van een 230V-aansluitkabel. De koppeling is geschikt voor maximaal 16A bij 250V en is uitgevoerd als rechte CEE 7/3 type F contrastekker.
Deze Compact-uitvoering is ontwikkeld voor geringe mechanische belasting in droge ruimtes. Daarmee is de koppeling geschikt voor onder andere aansluit- en verlengkabels die binnenshuis, op kantoor of in vergelijkbare droge omgevingen worden gebruikt.
16A en 250V
De koppeling heeft een nominale stroom van 16A en een nominale spanning van 250V. De aansluiting vindt plaats met schroefklemmen.
ABL specificeert een aansluitruimte voor kabeladers tot 1,5mm². De geschikte kabeldiameter ligt tussen 6,5 en 10,4mm. Controleer bij het samenstellen van een kabel altijd of zowel de aderdoorsnede als de buitendiameter binnen de specificaties van de koppeling vallen.
Compacte PP-behuizing
De behuizing is gemaakt van PP en uitgevoerd in wit, RAL 9010. De rechte constructie maakt de koppeling geschikt voor standaard aansluit- en verlengkabels waarbij geen haakse kabeluitvoer nodig is.
De kabelinvoer beschikt over knikbescherming. Dit ondersteunt de kabel bij de overgang tussen de flexibele leiding en de behuizing van de koppeling.
Eenvoudige montage met schroefklemmen
Voor de elektrische aansluiting worden schroefklemmen gebruikt. ABL heeft de Compact-serie zo geconstrueerd dat de aansluitingen vanuit één richting bereikbaar zijn. De bevestigingsschroef van de kap is onverliesbaar uitgevoerd.
Hierdoor kan de koppeling praktisch worden gemonteerd bij het maken, vervangen of repareren van een geschikte aansluitkabel.
IP20 voor droge binnenruimtes
De ABL 100000060 heeft beschermingsklasse IP20. Deze uitvoering is daarom bedoeld voor droge binnenruimtes en niet voor toepassingen waarbij de koppeling aan regen, spatwater of andere vochtbelasting kan worden blootgesteld.
Voor buitengebruik, werkplaatsen met vochtbelasting of andere zwaardere omstandigheden moet een koppeling met een daarvoor geschikte hogere IP-beschermingsgraad worden gekozen.
SCHUKO CEE 7/3 type F
De 100000060 is uitgevoerd als SCHUKO-koppeling volgens CEE 7/3 type F. Deze uitvoering maakt gebruik van de beschermingscontacten aan de zijkant van de SCHUKO-verbinding.
Deze specifieke uitvoering is niet geschikt voor een Frans/Belgische beschermcontactpin. Binnen de ABL Compact-serie bestaan hiervoor afzonderlijke uitvoeringen. Controleer daarom welk contactstelsel voor de toepassing nodig is.
Voor lichte mechanische belasting
ABL positioneert deze Compact-koppeling voor geringe mechanische belasting. Voor intensief professioneel gebruik, bouwplaatsen of andere omgevingen waar een stekkerverbinding zwaarder mechanisch of door vocht wordt belast, zijn de robuustere ABL Original, Hightech of Professional uitvoeringen geschikter.
Belangrijkste specificaties
- Merk: ABL
- Serie: Compact
- Type: 1565
- Fabrikantnummer: 100000060
- Uitvoering: SCHUKO koppeling / contrastekker
- Contacttype: CEE 7/3 type F
- Nominale spanning: 250V
- Nominale stroom: 16A
- Beschermingsgraad: IP20
- Kleur: wit
- RAL-kleur: 9010
- Materiaal: kunststof / PP
- Materiaalkwaliteit: thermoplast
- Aansluittechniek: schroefklemmen
- Maximale aderdoorsnede: 1,5mm²
- Geschikte kabeldiameter: 6,5-10,4mm
- Insteekrichting: recht
- Knikbescherming: ja
- Halogeenvrij: ja
- Snelsluiting: nee
- Spanningsindicatie: nee
- Geschikt voor beschermcontactpin: nee
- Toepassing: droge binnenruimtes
- Mechanische belasting: gering
- Made in Germany
