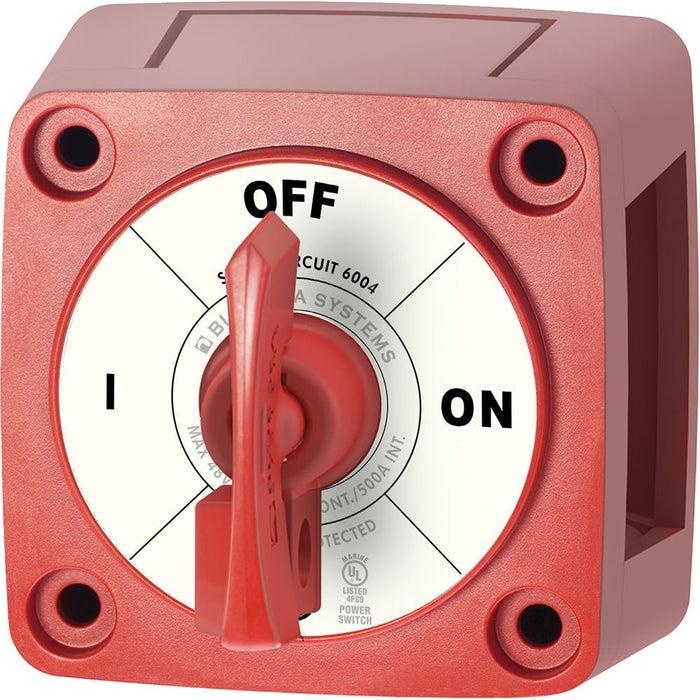

Blue Sea Systems 6004 m-Series accuschakelaar 300A 48V met vergrendelbare sleutel
De Blue Sea Systems 6004 is een compacte handmatige accuschakelaar voor het volledig in- en uitschakelen van één accucircuit. De schakelaar heeft een continu belastbare stroom van 300A en is geschikt voor gelijkspanningssystemen tot maximaal 48V DC.
De 6004 is uitgevoerd met een rode uitneembare sleutel. Hiermee kan het accucircuit handmatig worden uitgeschakeld en kan de sleutel worden verwijderd, bijvoorbeeld wanneer een boot, camper, bedrijfsvoertuig of andere mobiele installatie buiten gebruik staat.
Eén accucircuit aan- en uitschakelen
De 6004 is een Single Circuit ON-OFF schakelaar. Hij is bedoeld om één accu of accubank met één belastingscircuit te verbinden of daarvan los te koppelen.
Dit maakt de schakelaar geschikt als hoofdschakelaar tussen een accu en de elektrische installatie. In de OFF-stand wordt het geschakelde circuit fysiek onderbroken.
De 6004 is geen 1-2-BOTH accukeuzeschakelaar en combineert geen afzonderlijke accubanken. Voor installaties met meerdere accubanken heeft Blue Sea Systems andere m-Series uitvoeringen.
300A continu en 900A startstroom
Ondanks de compacte behuizing is de Blue Sea Systems 6004 geschikt voor hoge gelijkstromen. De continue stroomrating bedraagt 300A. Kortstondig is de schakelaar belastbaar tot 500A en voor een startcyclus van 30 seconden specificeert Blue Sea Systems maximaal 900A.
Hierdoor kan de schakelaar worden toegepast in accucircuits van onder andere buitenboordmotoren en kleinere benzine- en dieselmotoren, mits de complete installatie correct is gedimensioneerd voor de optredende stroom.
Voor systemen tot 48V DC
De maximale systeemspanning bedraagt 48V DC. Daardoor kan de schakelaar niet alleen in 12V- en 24V-systemen worden gebruikt, maar ook in daarvoor geschikte DC-installaties met een hogere nominale spanning, zolang de maximale spanning en stroomwaarden van de schakelaar niet worden overschreden.
De 6004 is uitsluitend bedoeld voor gelijkspanningstoepassingen binnen de door Blue Sea Systems opgegeven specificaties.
Vertinde koperen aansluitbouten
Voor de hoofdstroomaansluitingen gebruikt Blue Sea Systems vertinde koperen aansluitbouten. De vertinde uitvoering ondersteunt een goede elektrische geleiding en biedt extra bescherming tegen corrosie, wat relevant is in maritieme en mobiele elektrische installaties.
De aansluitbouten zijn 3/8 inch-16 uitgevoerd en geschikt voor M10-ringkabelschoenen. De beschikbare boutlengte bedraagt circa 22mm, waardoor meerdere geschikte kabelverbindingen op een aansluitpunt kunnen worden gemonteerd wanneer de installatie dit vereist.
Robuuste constructie voor maritieme toepassingen
De m-Series is ontwikkeld voor toepassingen waarbij een compacte maar zwaar belastbare accuschakelaar nodig is. De achterzijde is voorzien van een isolerende afdekking die de elektrische aansluitingen beschermt.
Uitbreekbare kabelopeningen maken het mogelijk de bekabeling vanuit verschillende richtingen naar de schakelaar te voeren. Hierdoor kan de 6004 flexibel in een accuruimte, elektrische kast of ander geschikt montagepunt worden ingebouwd.
Beschermd tegen stof en water
Blue Sea Systems specificeert voor de 6004 bescherming overeenkomstig IP66. De behuizing is daarmee stofdicht en beschermd tegen krachtige waterstralen volgens de voorwaarden van deze classificatie.
De schakelaar voldoet daarnaast aan ISO 8846 voor ontstekingsbescherming. Dit is relevant voor toepassing aan boord van boten en in andere omgevingen waar ontstekingsbeschermde elektrische componenten vereist zijn.
Uitneembare rode sleutel
In tegenstelling tot de m-Series uitvoeringen met een vaste draaiknop gebruikt de 6004 een rode vergrendelbare sleutel. De sleutel kan worden verwijderd wanneer het systeem is uitgeschakeld.
Dit biedt een duidelijke fysieke indicatie dat de installatie buiten bedrijf is en voorkomt dat de schakelaar zonder sleutel eenvoudig opnieuw wordt ingeschakeld.
Kabeldoorsnede correct dimensioneren
De maximale stroomrating van de accuschakelaar bepaalt niet automatisch welke kabeldoorsnede in iedere installatie moet worden gebruikt. De benodigde accukabel is afhankelijk van de maximale belasting, kabellengte, systeemspanning, toegestane spanningsval, omgevingstemperatuur en installatiemethode.
Blue Sea Systems gebruikt voor het behalen van de volledige stroomrating binnen de m-Series specificaties een referentie van maximaal 4/0 AWG, overeenkomend met ongeveer 120mm². Dit betekent niet dat iedere installatie met deze schakelaar 120mm² kabel nodig heeft. De kabel moet worden berekend op de werkelijke belasting van het betreffende accucircuit.
Toepassingen
- Boot en jacht
- Buitenboordmotor
- Kleinere benzine- en dieselmotoren
- Camper en bedrijfswagen
- Serviceaccusystemen
- Mobiele DC-installaties
- 12V-, 24V- en geschikte DC-systemen tot maximaal 48V
Belangrijkste specificaties
- Merk: Blue Sea Systems
- Serie: m-Series
- Artikelnummer: 6004
- Type: Single Circuit ON-OFF
- Bediening: uitneembare/vergrendelbare sleutel
- Kleur: rood
- Maximale systeemspanning: 48V DC
- Continue stroom: 300A
- Intermitterende stroom: 500A
- Startstroom gedurende 30 seconden: 900A
- Switching rating: 25A
- Aansluitbouten: 3/8"-16 / geschikt voor M10-ringkabelschoenen
- Lengte aansluitbout: circa 22mm
- Materiaal aansluitbouten: vertind koper
- Aanhaalmoment aansluitbouten: 13,56Nm
- Gewicht: circa 0,29kg
- Beschermingsgraad: IP66
- Ontstekingsbeschermd: ja
- ISO 8846: ja
