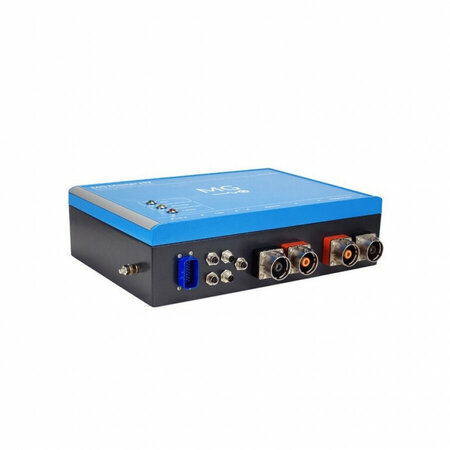

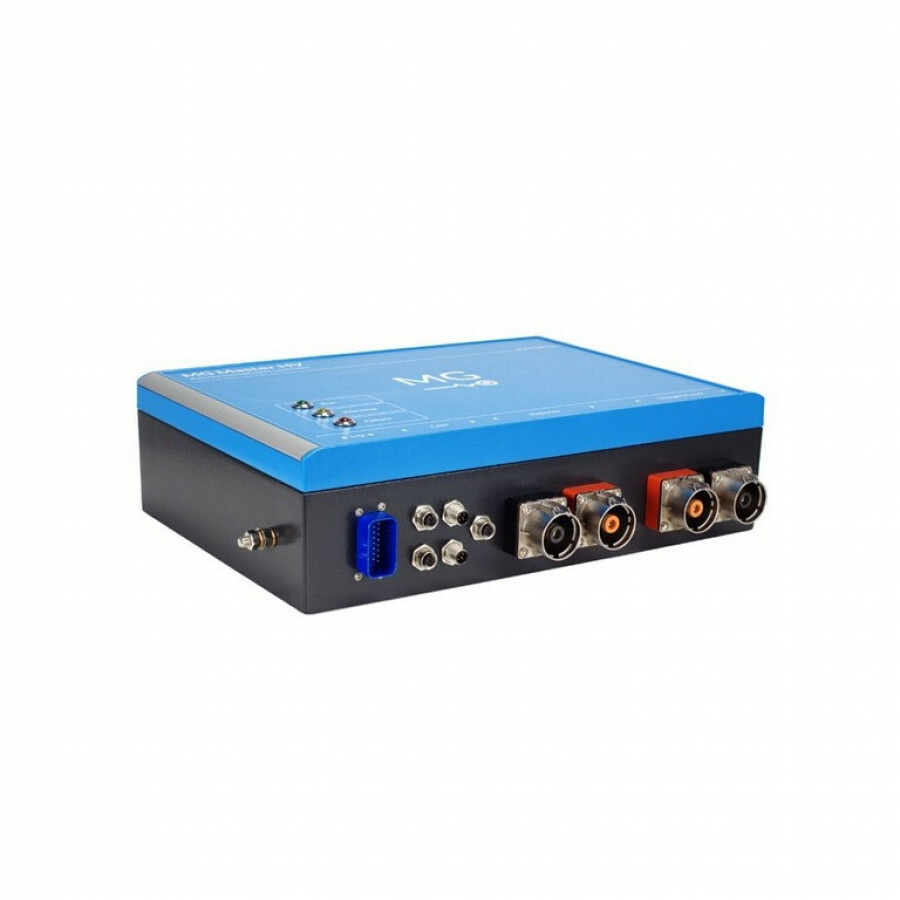

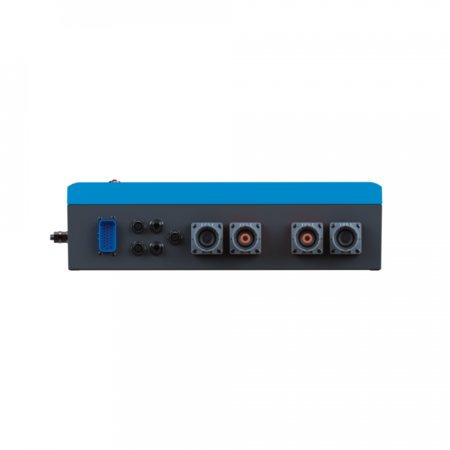

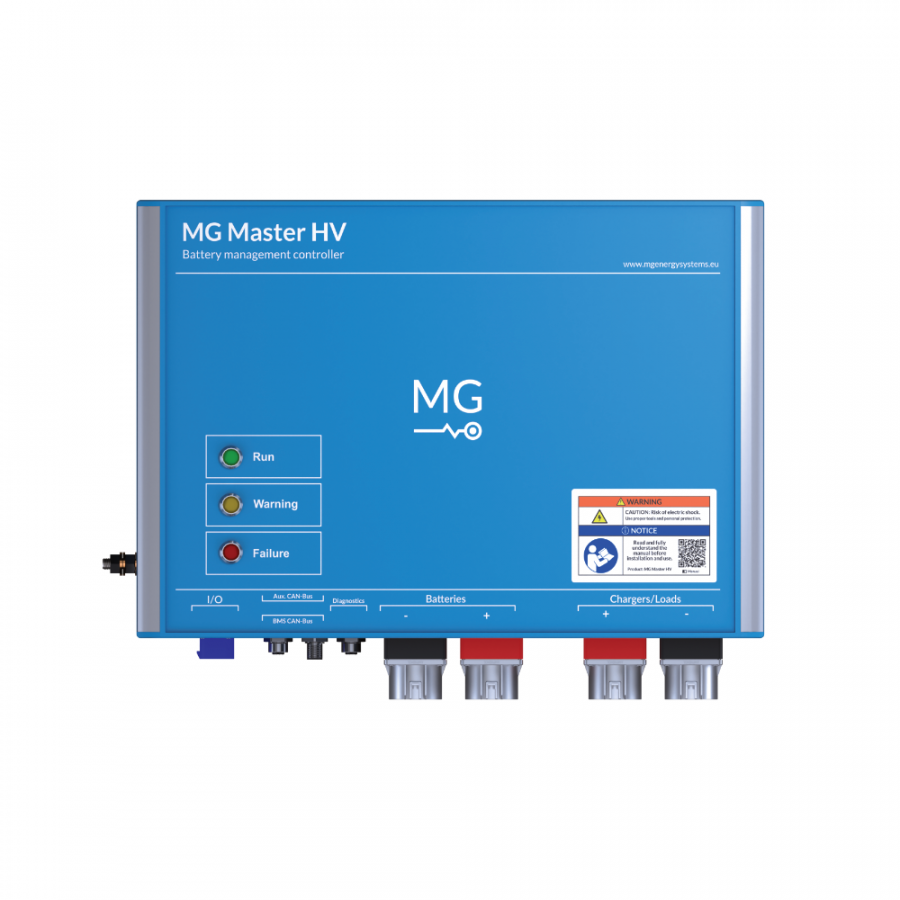

MG Master HV 144-800V DC 500A
Het MG Master HV 144-800V DC 500A high voltage BMS beschermt, bewaakt en bestuurt het batterijsysteem. Dit creëert een veilig, betrouwbaar en gebruiksvriendelijk systeem. De aangesloten lithium-ion batterijmodules zijn met deze MG Master HV beveiligd tegen overladen, ontladen, te hoge én te lage temperatuur. Het HV BMS regelt ook het balanceren van de batterijcellen.
Daarnaast geeft het via diverse parameters inzicht in de batterijstatus en in het energieverbruik. Deze besturingseenheid is compact ontworpen, ideaal voor gebruik in een beperkte ruimte.
Parameters voor inzicht in de batterijstatus
Het is de belangrijkste functie van deze controller: het voorkomen van elektrisch misbruik van de batterijcellen. Hiervoor bewaakt het BMS verschillende parameters. Zo kan het batterijstoringen vroegtijdig detecteren: essentieel voor het functioneren van een lithium-ion batterijsysteem.
Systeemfilosofie van MG
MG bouwt zijn systemen rondom één master BMS: zoals deze MG Master HV. Deze communiceert met de zogeheten slave-BMS'en, ofwel de lithium-ion batterijmodules. Deze zijn in staat om de parameters van de batterijcel te bewaken: denk aan de celspanning, celtemperatuur, balansregeling en de vochtigheid in de behuizing. Een afzonderlijke CAN-bus stuurt deze parameters naar de MG Master HV. Deze hoofdunit bewaakt met deze gegevens de limieten van de individuele parameters.
Limietoverschrijding, waarschuwing en ontkoppeling
Bij overschrijding van de ingestelde limiet, volgt eerst een waarschuwing hierover naar de gebruiker. Blijft de overschrijding in stand? Dan heeft de MG Master HV de mogelijkheid om de batterijen los te koppelen van het systeem; door het openen van hoofdschakelaars.

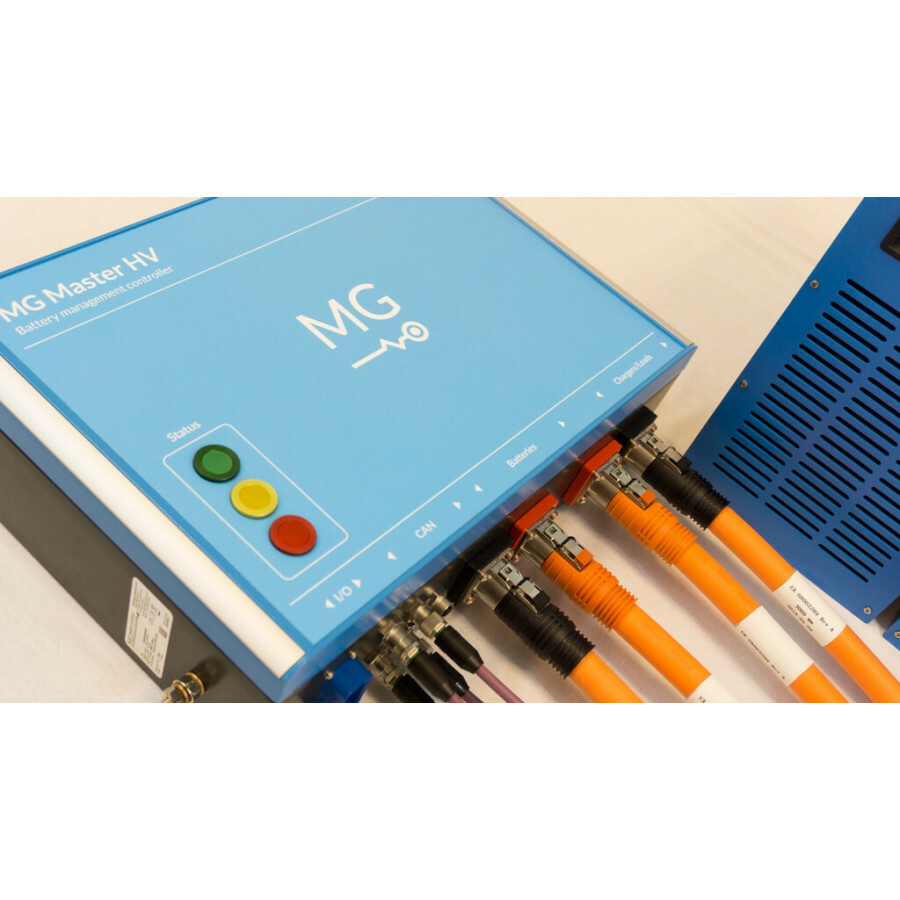

High Voltage Poweraansluitingen
Het is eenvoudig om op deze Master HV een reeks van batterijen aan te sluiten. Dat kan namelijk met de robuuste Amphenol PowerLok stroomaansluitingen. Deze hebben een geïntegreerde HVIL (High Voltage Interlock Loop) die de verbinding bewaakt. Daarbij is, door de lage contactweerstand, een continu stroom mogelijk tot 500A.
Monitoring en controle
Zoals aangegeven bewaakt de Master HV meerdere kritieke parameters. Belangrijke voorbeelden hiervan zijn de celspanningen en temperaturen van elke aangesloten batterijmodule. Voor elke parameter is daarbij een systeemgrens instelbaar, bestaande uit drie delen. Ten eerste is er de zogeheten limiet waarop het apparaat de bestuurde laders of ladingen controleert. Daarop volgt een grens die aangeeft of er een waarschuwing moet volgen. Ten derde is er de limiet die gericht is op het detecteren van kritieke storingen. Bij het laatste zullen de veiligheidsschakelaars het stroompad van de batterijen richting de ladingen en laders automatisch onderbreken.
Integratie met Victron
De MG Master werkt behalve met MG ook naadloos samen met de Victron producten binnen een Victron systeem.
Handige extra informatie bij dit MG BMS:
- Gebruikershandleiding
- Productsheet
Specificaties
Maximale stroom: 500A
Spanningsbereik: 144 tot 800V dc
Communicatie: CAN-Bus (M12)
Werkbaar temperatuurbereik: -20 °C to 50°C
Veiligheidsklasse: IP65
Afmetingen (L x B x H): 430 x 329 x 121 mm
Gewicht: 11kg
Geïntegreerd voorlaadcircuit
Veiligheidsschakelaars in positieve en negatieve stroompaden
High-Voltage Interlock Loop (HVIL)
Interne gebeurtenisregistratie
Bewaking parameters: celspanning, temperaturen, balancering
Aansluitschema en overige systeemcomponenten
Dit product zal onderdeel uitmaken van een groter systeem. Zoekt u een aansluitschema op maat? Wij kunnen u hierover adviseren. Zoals over de benodigde configuraties, waaronder die voor de oplader (bijvoorbeeld een Victron MultiPlus II) van een bijbehorende accu. Ook adviseren wij over de benodigde overige componenten. Deze zijn zo goed als allemaal leverbaar uit eigen voorraad.
Levertijd van deze batterij management controller
Staat deze Battery Management Controller op voorraad? U ziet het bovenaan deze pagina. Geeft de actuele status van dit product aan dat dit BMS van MG niet op voorraad is? Dan nog kunnen we deze snel leveren. Namelijk rechtstreeks vanuit voorraad, via onze leverancier. Dit zal 1 tot 2 werkdagen langer kunnen duren dan u van ons gewend bent.
