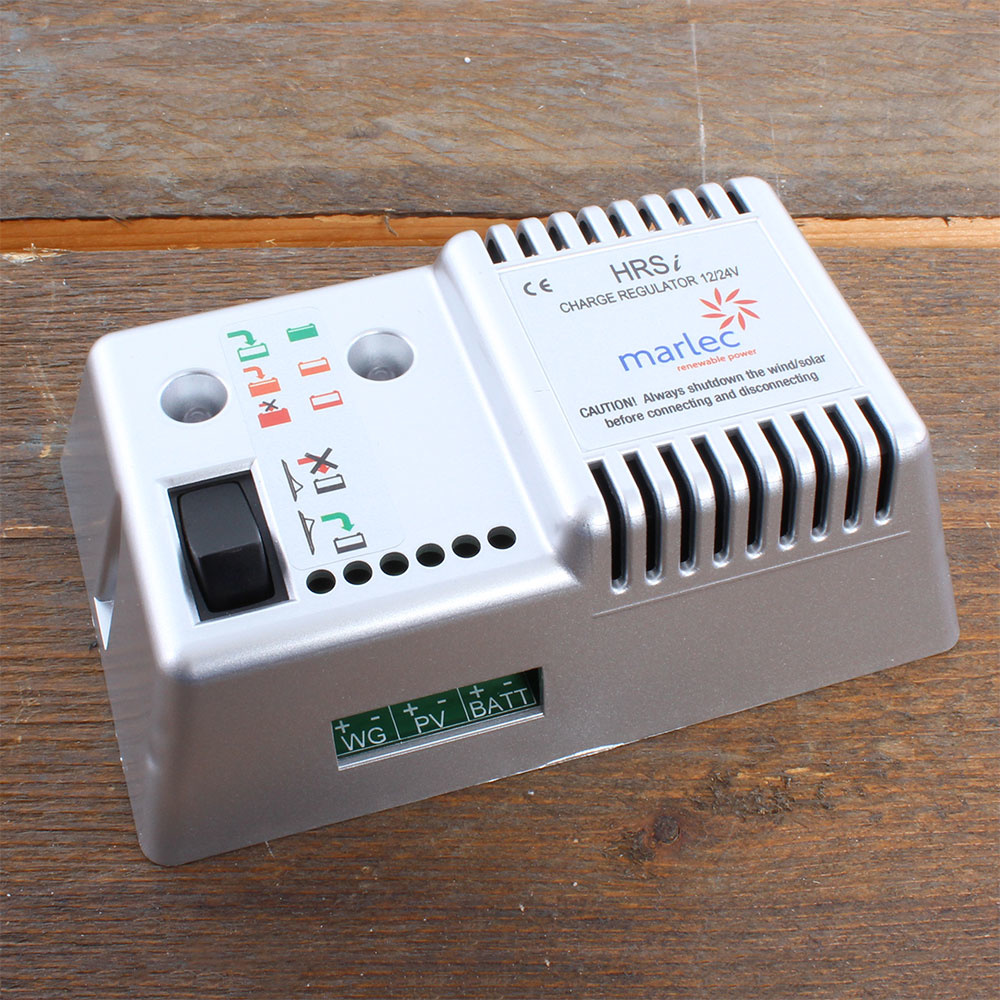

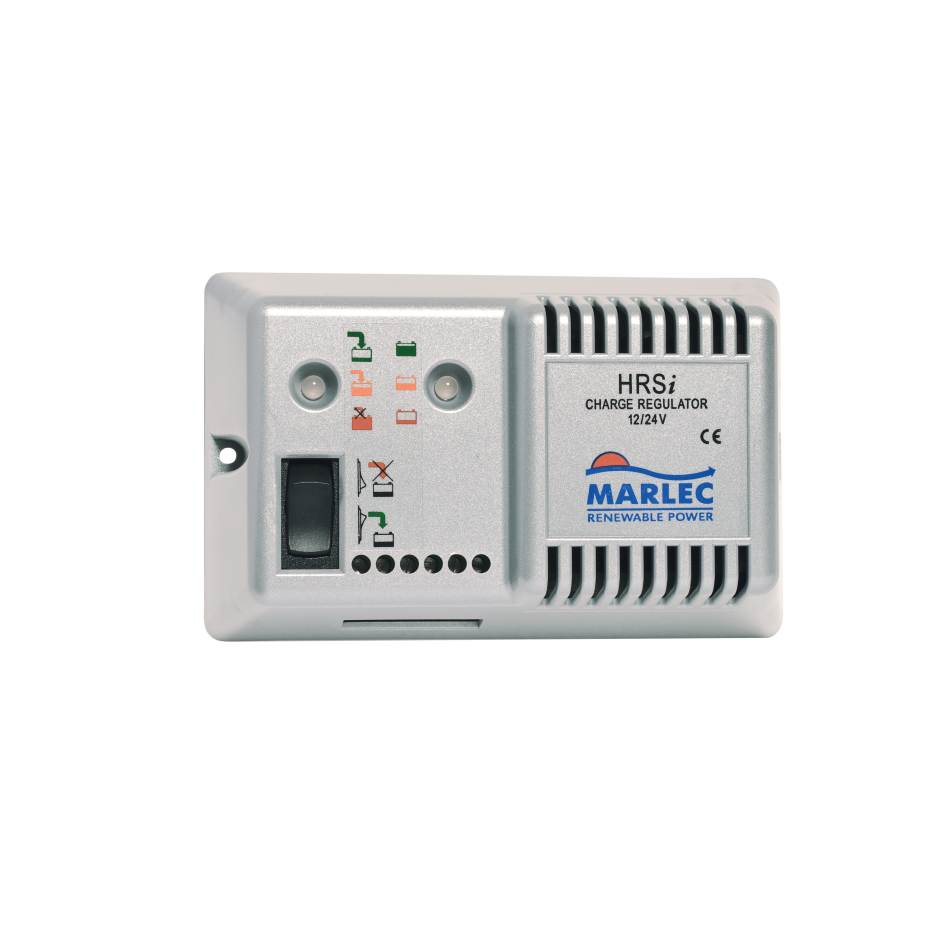

Rutland HRSi laadregelaar/ laadcontroller
Deze Rutland HRSi laadregelaar is bedoeld om tussen uw windturbine en uw accu te plaatsen. Deze laadregelaar is o.a. geschikt voor de Rutland 504, 914i en FM910-4 Furlmatic windladers. Bevat tevens ingang voor 160 Watt aan zonnepanelen.
Meertraps laadregeling
De meertraps laadregeling van de Rutland HRSi levert de juiste vermogens en voltages die nodig zijn om uw accu's het maximaal beschikbare vermogen te laden en ze op de juiste manier te onderhouden. De HRSi kan door deze meertraps laadregeling bulk- en floatfase-laden waardoor de accu op een veilige manier wordt geladen en onderhouden. Uw accu's gaan hierdoor langer mee.
Geschikt voor
Deze Rutland HRSi laadregelaar is geschikt voor de Rutland 504, de Rutland 914i en de Rutland FM910-4 Furlmatic modellen windladers. De Rutland HRSi laadregelaar is geschikt om 1 accu of accubank te laden en te onderhouden op 12V of 24V.
Verder is de Rutland HRSi laadregelaar alleen geschikt voor loodzuur accu's en niet voor lithium.
Let op: Rutland laadregelaars zijn niet geschikt voor ander merk windturbines.
Handmatige uitschakeling mogelijk
De Rutland HRSi laadregelaar kan via de aan-uit knop uitgeschakeld worden. De turbine wordt bij uitzetten van de laadregelaar in een inactief modus gezet waarbij de turbinebladen nagenoeg wrijvingsloos zullen draaien.
Functies van de HRSi laadregelaar
- De HRSi laadregelaar werkt met PWM (Pulse Width Modulation) technologie.
- De HRSi controleert en bewaakt de batterijspanning en gebruikt de PWM technologie om overladen te voorkomen.
- Bij piekspanningen (door windvlagen bijvoorbeeld) regelt de HRSi de stroom van de wind- en zonne-opladers en zorgt voor een geleidelijke lading van de accu.
- De snelheid van de turbine wordt automatisch geregeld via de HRSi en zorgt zo voor een langere levensduur van de windlader/ windturbine.
- Afhankelijk van de laadstatus van de accu reageert de windturbine door de snelheid te verhogen om meer of minder vermogen te leveren.
- De energie van de eventuele zonnepanelen wordt op dezelfde manier geregeld. De HRSi zorgt ervoor dat de afgenomen wind- en zonne-energie goed op elkaar worden afgestemd.
- LED-indicatoren tonen de accuspanning en laadstatus.
- De HRSi-laadregelaar is geschikt voor het opladen en onderhouden van 1 accu of accubank op 12 Volt of 24 Volt.
- De HRSi-regelaar kan handmatig uitgeschakeld worden. De turbine zal dan vertragen naar een inactief status.
- De HRSi-laadregelaar maakt gebruik van temperatuurcompensatie om de accu maximaal goed en veilig te laden.
- Automatische spanningsdetectie voor 12 Volt of 24 Volt systemen.

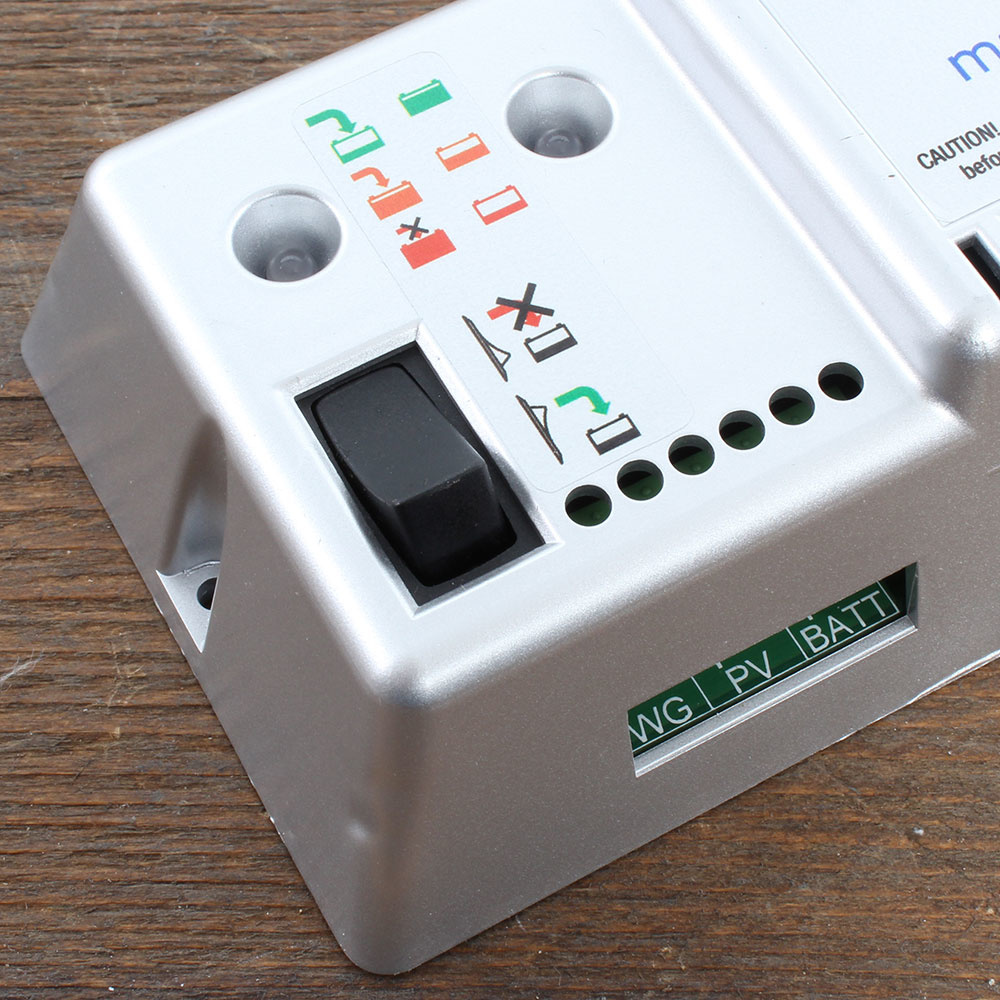

LED indicatie
2 3 kleuren LEDs tonen de laadstatus van de laadregelaar en het voltage van de aangesloten accu of accubank.
De LED t.b.v. de laadstatus kan de volgende kleuren aannemen:
Groen: Actief laden
Oranje: Actief laden en laadvoltage regelend
Rood: Laadvoltage regelend
LED uit: Niet voldoende wind om te laden
De LED t.b.v. het voltage van de accu kan de volgende kleuren aannemen:
Groen: > 13V (> 26V voor 24V accu)
Oranje: > 12V en < 13V (> 24V en < 26V voor 24V accu)
Rood: Batterij laag in voltage < 12V (< 24V voor 24V accu)
Knipperend Red: Batterij erg laag in voltage < 11V (< 22V voor 24V accu)
Installatie

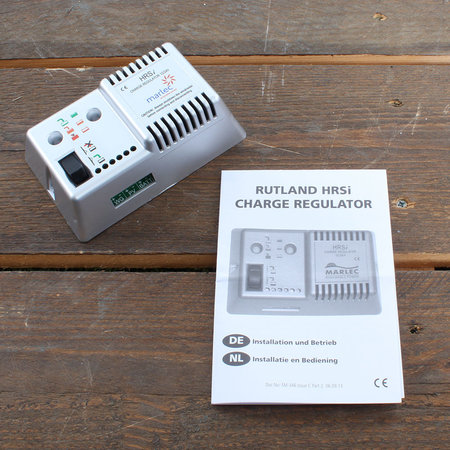

Lees voordat u gaat installeren altijd eerst de handleiding. Een aantal belangrijke punten noemen we hierbij alvast.
1. Zonnepanelen moeten altijd zijn uitgerust met diodes.
2. De accu’s moeten eerst worden aangesloten voor automatische detectie van het voltage.
3. Wees voorzichtig bij het aansluiten van de HRSi laadregelaar, omgekeerde polariteit (verkeerd aangesloten plus en min) kan schade aan de HRSi veroorzaken.

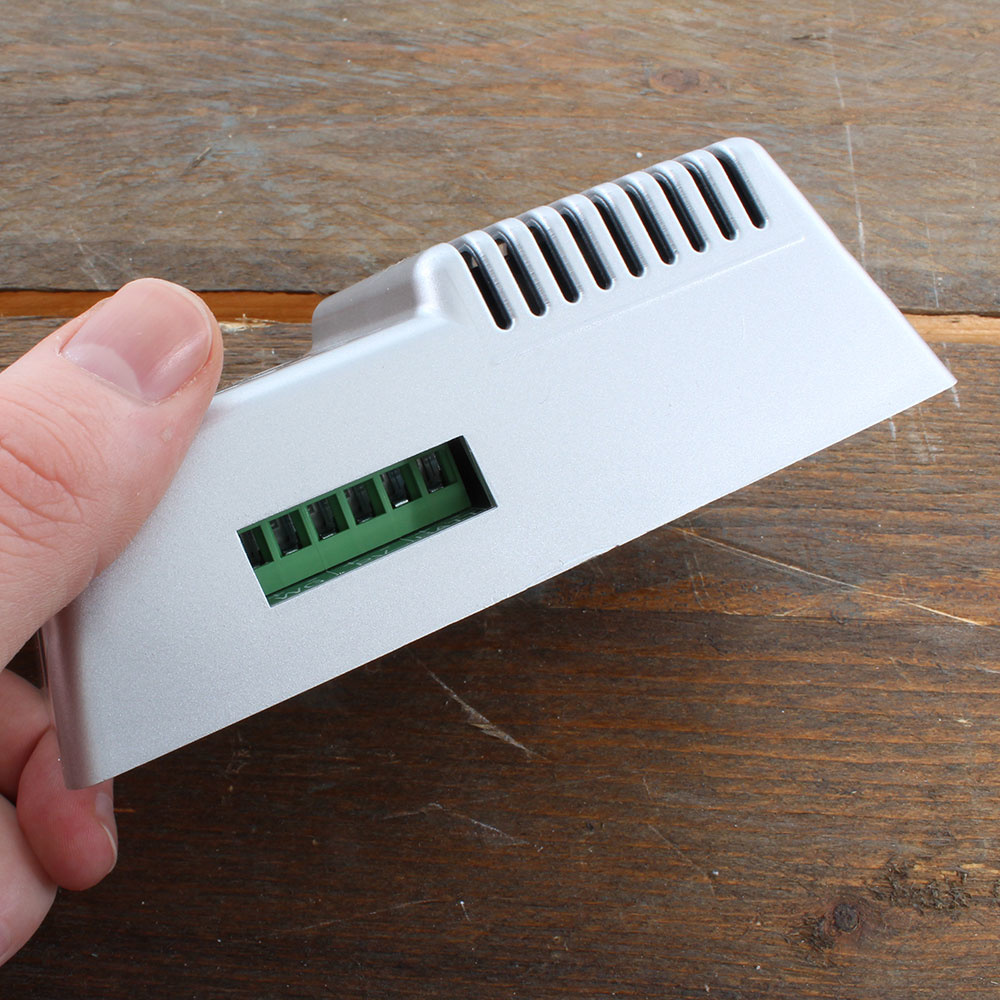

De Rutland HRSi is verder eenvoudig aan te sluiten met schroefterminals op de laadregelaar.
Voor bekabeling van de windturbine naar de laadregelaar kunt u 2,5mm2 bekabeling gebruiken tot een afstand van 20 meter. Daar boven raden we aan dikkere kabels te gebruiken. De schroefcontacten van de laadregelaar kunnen kabels aan tot 6mm2.
Handige extra informatie bij uw Rutland Laadregelaar:
Details
Maximale input: 1 x Rutland 914i, FM910-4 Furlmatic of Rutland 504 windlader plus maximaal 160 Watt aan zonnepanelen
Output nominaal: 12V of 24V
Output aantal: 1 x 12V of 24V accu of accubank
Afmetingen: 130 x 80 x 42 mm
Gewicht: 0,185 kg
