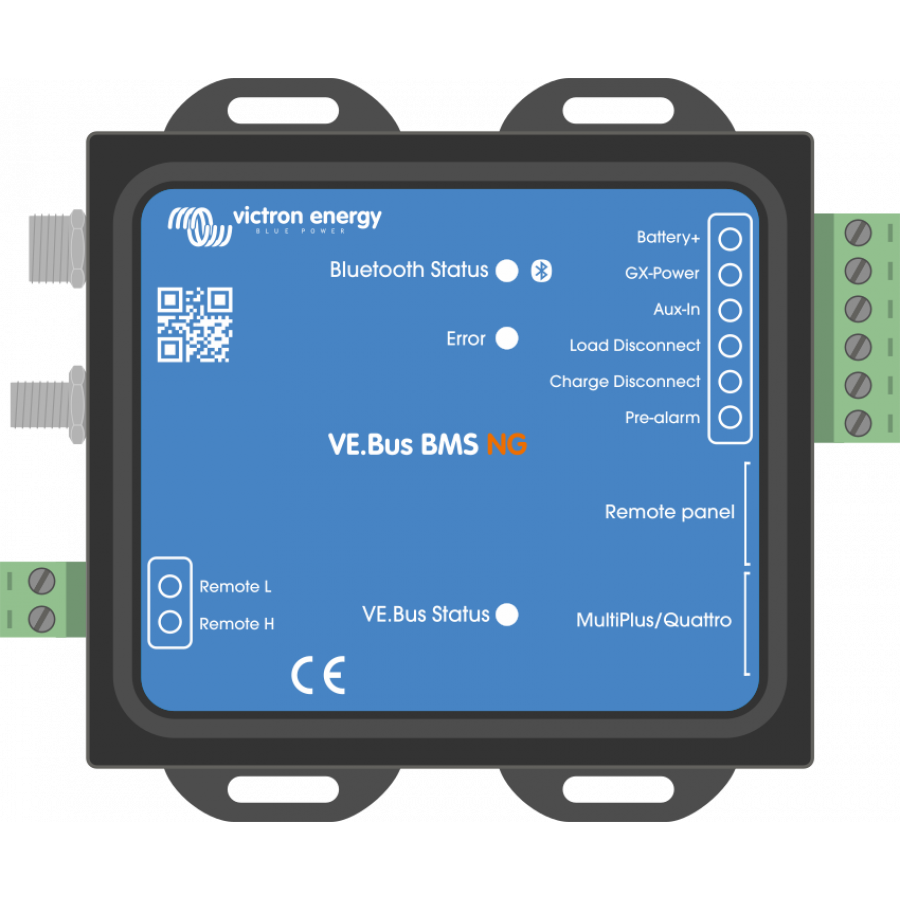

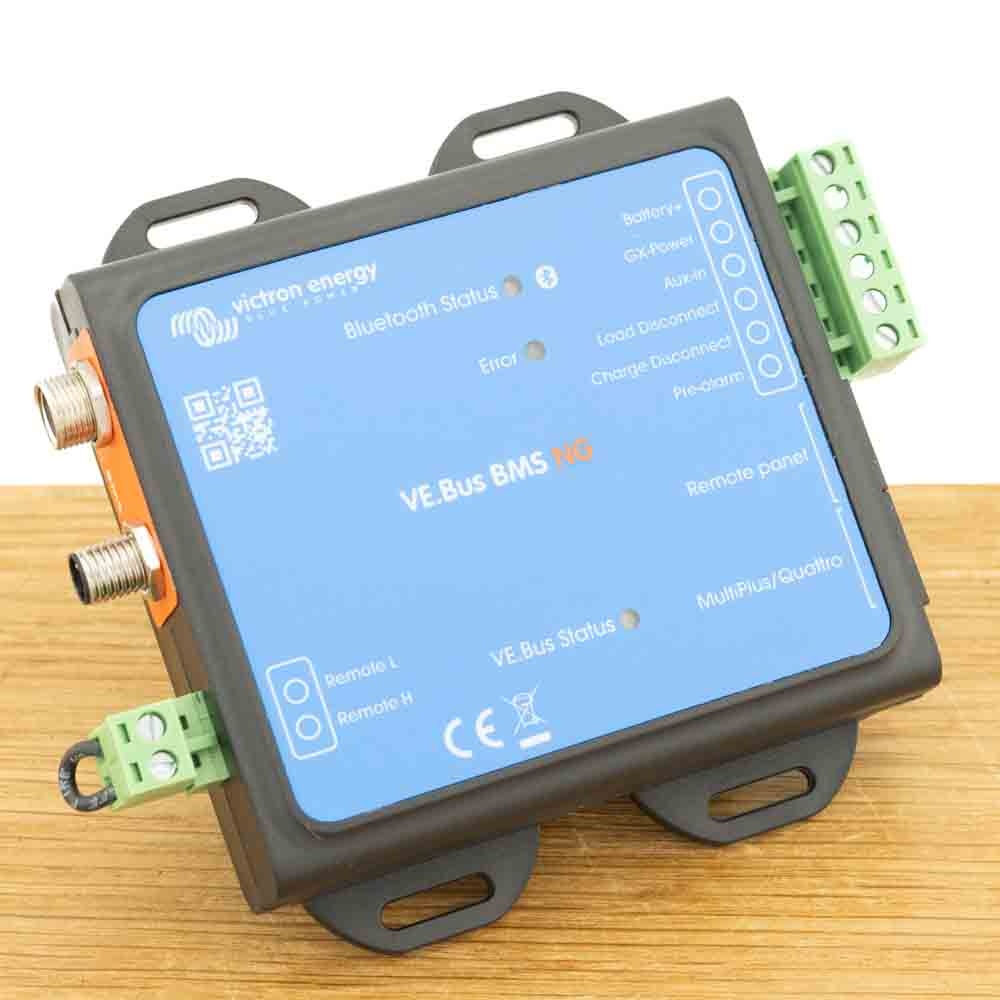

Victron Battery Management System VE.Bus BMS NG
De Victron VE.Bus BMS NG is bestemd voor gebruik met de Victron Lithium NG accu's (Let op! Deze VE.Bus BMS NG is NIET geschikt voor de Lithium Smart accu's van Victron zonder NG aanduiding).
Geschikt voor
De Victron VE.Bus BMS NG is geschikt en bedoeld voor Victron Lithium NG accu's. Let op! Deze VE.Bus BMS NG is NIET geschikt voor de Lithium Smart accu's van Victron zonder NG aanduiding.
De VE.Bus BMS NG heeft een aantal functies, zoals:
• een vooralarm geven om een dreigende te lage spanning van de cel aan te duiden
• bij te lage cel spanning de aangesloten VE.Bus omvormers of omvormer/laders via VE.Bus uitschakelen en andere belastingen uitschakelen via de 'Load (disconnect)' aansluitklem.
• bij te hoge spanning van een cel, te lage temperatuur of te hoge temperatuur VE.Bus omvormers of omvormer/opladers VE.Bus uitschakelen, VE.Direct en VE.Can PV-laders via een GX-apparaat uitschakelen en andere laders uitschakelen via de “Charge (disconnect)” aansluitklem.
Functies VE.Bus BMS NG
• Bluetooth Smart: De VE.Bus BMS NG heeft Bluetooth Smart voor draadloze instelling, bewaking en firmware-updates via de VictronConnectapp. Instant Readout (direct uitlezen) toont belangrijke gegevens zoals laadstatus, accutemperatuur, waarschuwingen en alarmen, rechtstreeks in de apparatenlijst, zonder verbinding te hoeven maken.
• Uitgang voor loskoppelen van de belasting: Bestuurt de remote aan/uit ingang van een BatteryProtect, omvormers, DC- DC converter, of andere belastingen met remote aan/uit functionaliteit.Door de maximale uitgangsstroom van 1 A kan het zelfs een relais voor hoge stromen of een magneetschakelaar aansturen. Let op dat een niet-inverteren of inverterende aan/uit kabel vereist kan zijn, raadpleeg de handleiding.
• Charge (disconnect): -uitgang Bestuurt de remote aan/uit poort van laders zoals de Smart Charger IP43, een Cyrix-Li-Charge relais, een Cyrix-Li-ct accu-combiner of een BatteryProtect. Let op dat de Charge uitgang niet geschikt is voor het voeden van een inductieve belasting zoals een relaisspoel.
• Pre alarm-uitgang: Start een zichtbare of hoorbare waarschuwingals de accuspanning laag is, blijft minstens 30 seconden ingeschakeld voordat de Load disconnect-uitgang uitgeschakeld wordt door te lage celspanning. Kan een relais, LED of zoemer aansturen. Maximale uitgangsstroom: 1 A (niet beveiligd tegen kortsluiting).

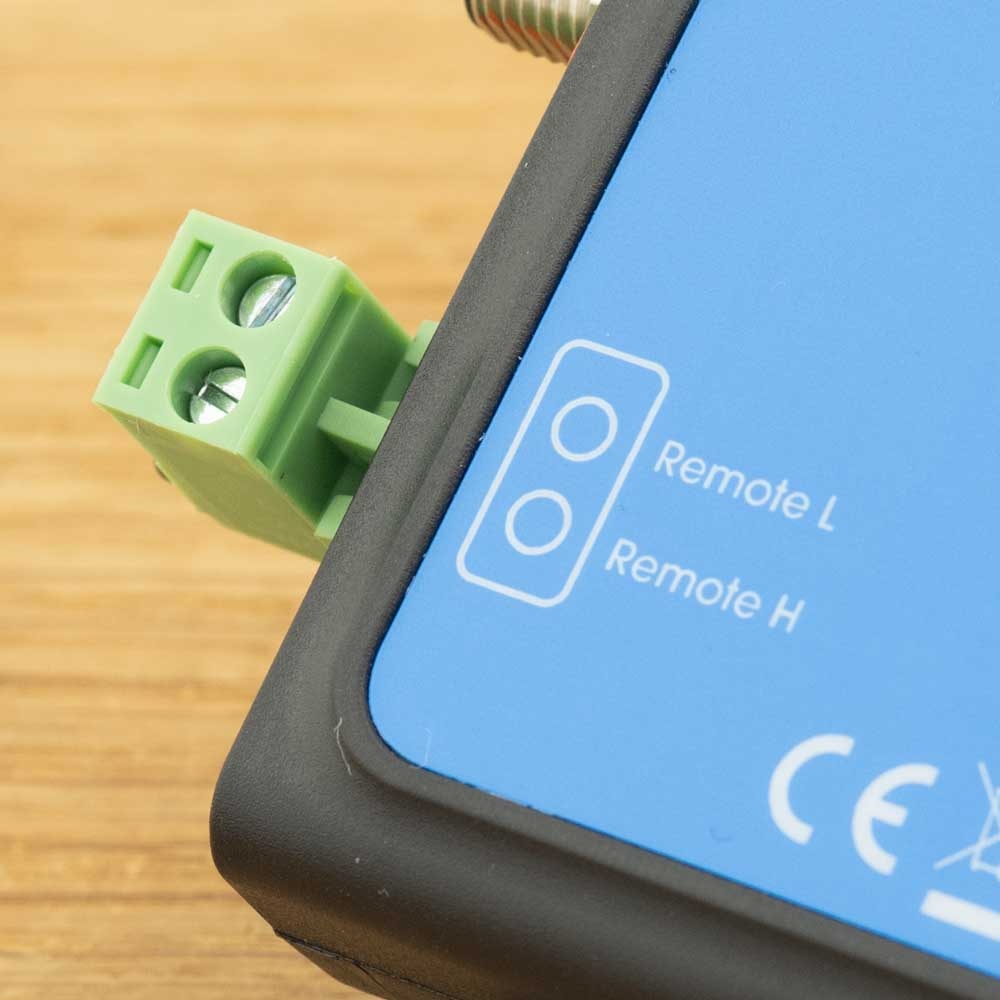

• Remote aan/uit aansluitklem: Maakt afstandsbediening van de Load en Charge uitgangen mogelijk. Indien uitgeschakeld, worden beide uitgangen vrij zwevend, waardoor aangesloten belastingen en laders worden uitgeschakeld.

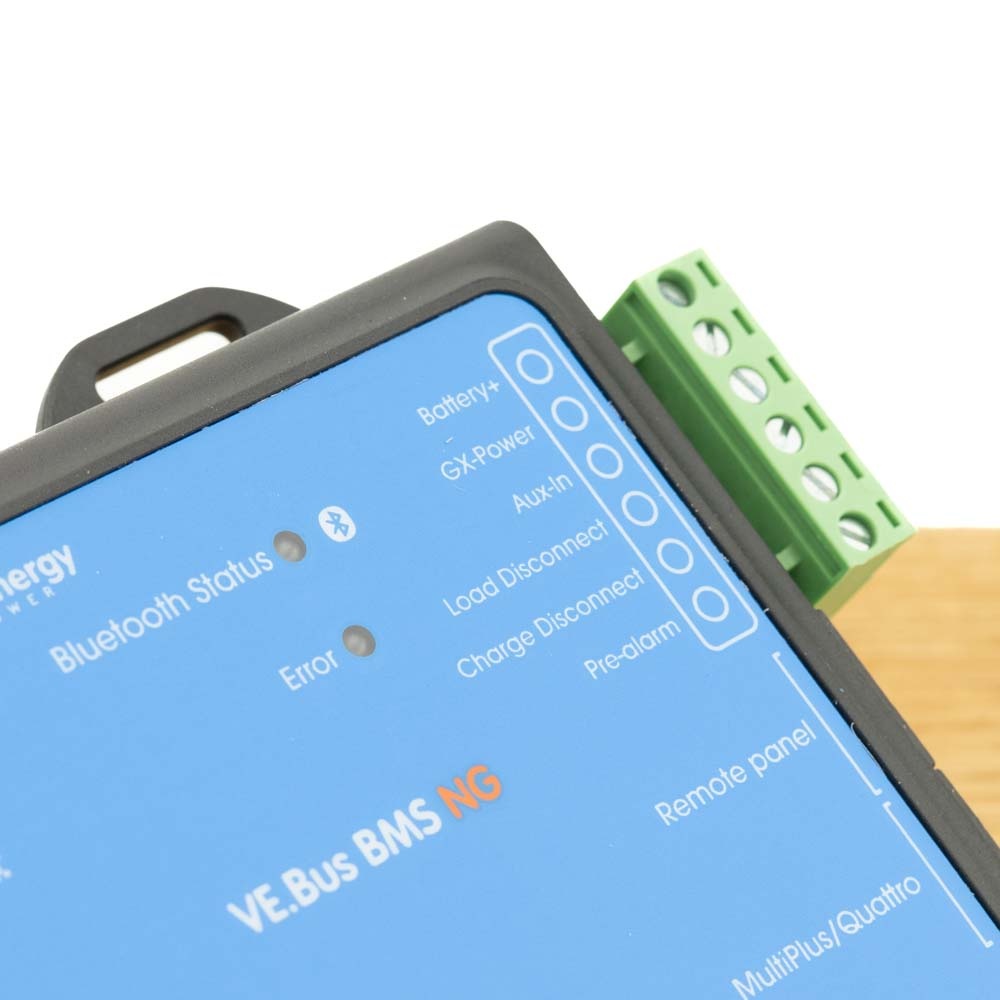

• LED-indicatoren: De VE.Bus BMS NG heeft twee LED's: een blauwe LED voor Bluetooth-status en een rode LED voor waarschuwingen en alarm fouten en een VE.Bus status LED.

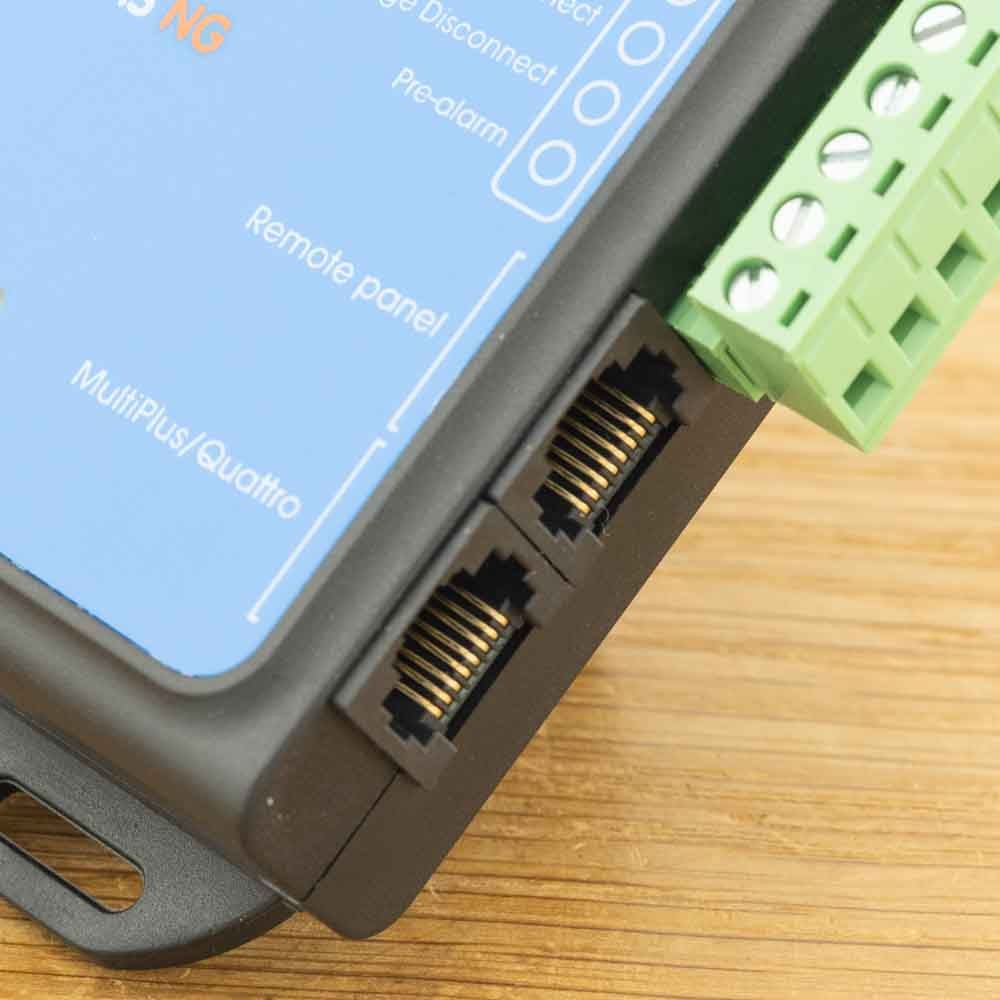

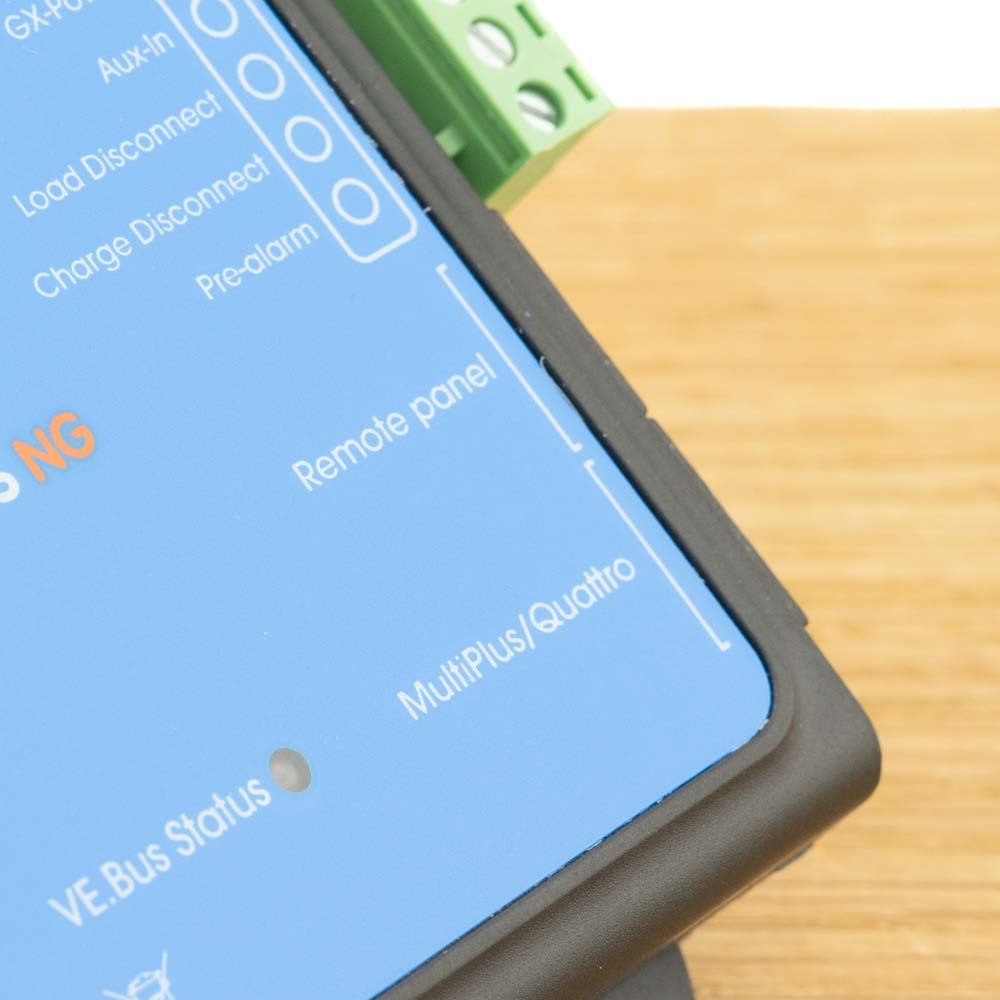

• Communicatie met VE.Bus-producten: MultiPlus, Quattro of omvormers maken verbinding met de ‘MultiPlus/Quattro’ poort met een standaard RJ45 UTP-kabel. Het BMS schakelt de omvormer uit in het geval van een cel met te lage spanning en schakelt het opladen uit in het geval van een cel met te hoge spanning of temperatuur.
• Communicatie met remote apparaten: : Een GX-apparaat (zoals een Cerbo GX), Digital Multi Control (DMC) paneel of een VE.Bus Smart dongle (inclusief elke combinatie) kan op de BMS aangesloten worden via de “Remote panel” poort. Deze accessoires kunnen allemaal gebruikt worden in combinatie met het BMS om remote de VE.Bus omvormer of omvormer/ladercharger-status te wijzigen (aan/uit/alleen lader).

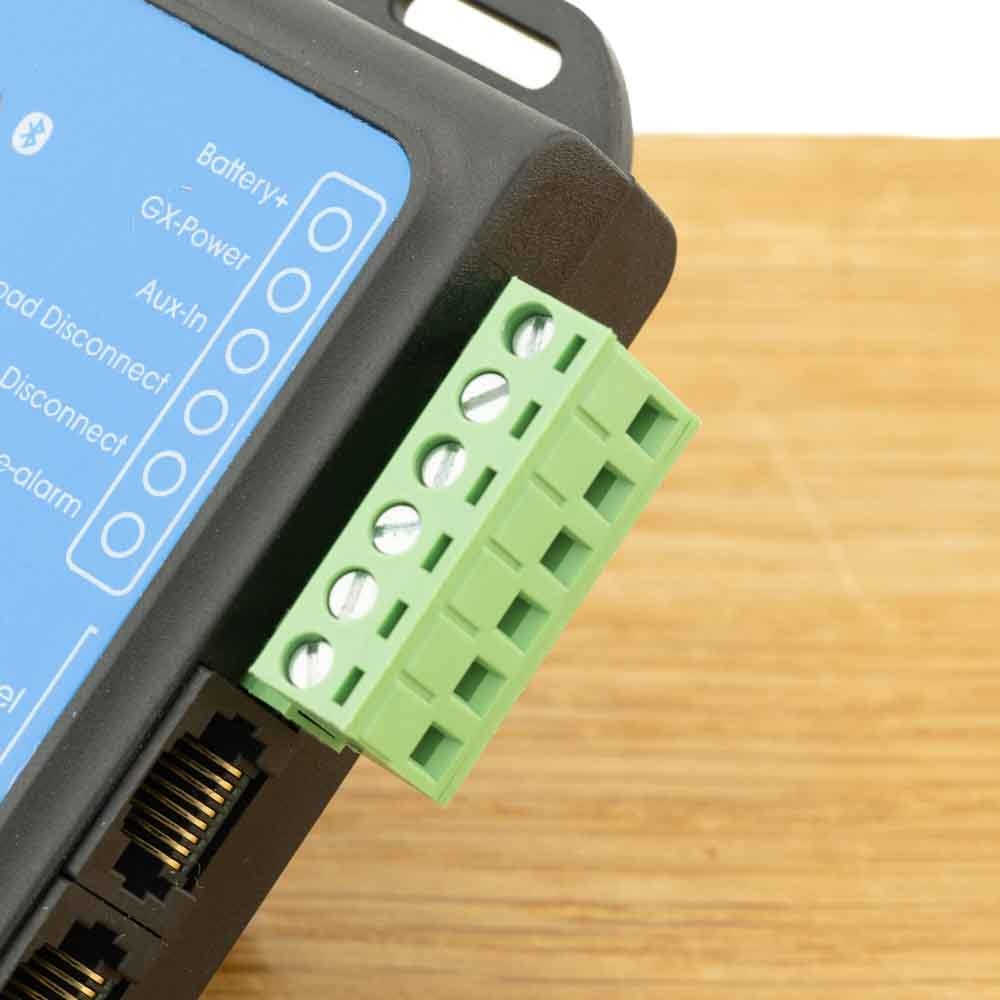

• Aanvullende voedinginvoer- en uitvoerklem
12V, 24V en 48V
Het bedrijfsspanningsbereik van het BMS is 9 tot 70V DC en daarmee geschikt voor 12V, 24V en 48V systemen.
Communiceert met alle VE.Bus producten

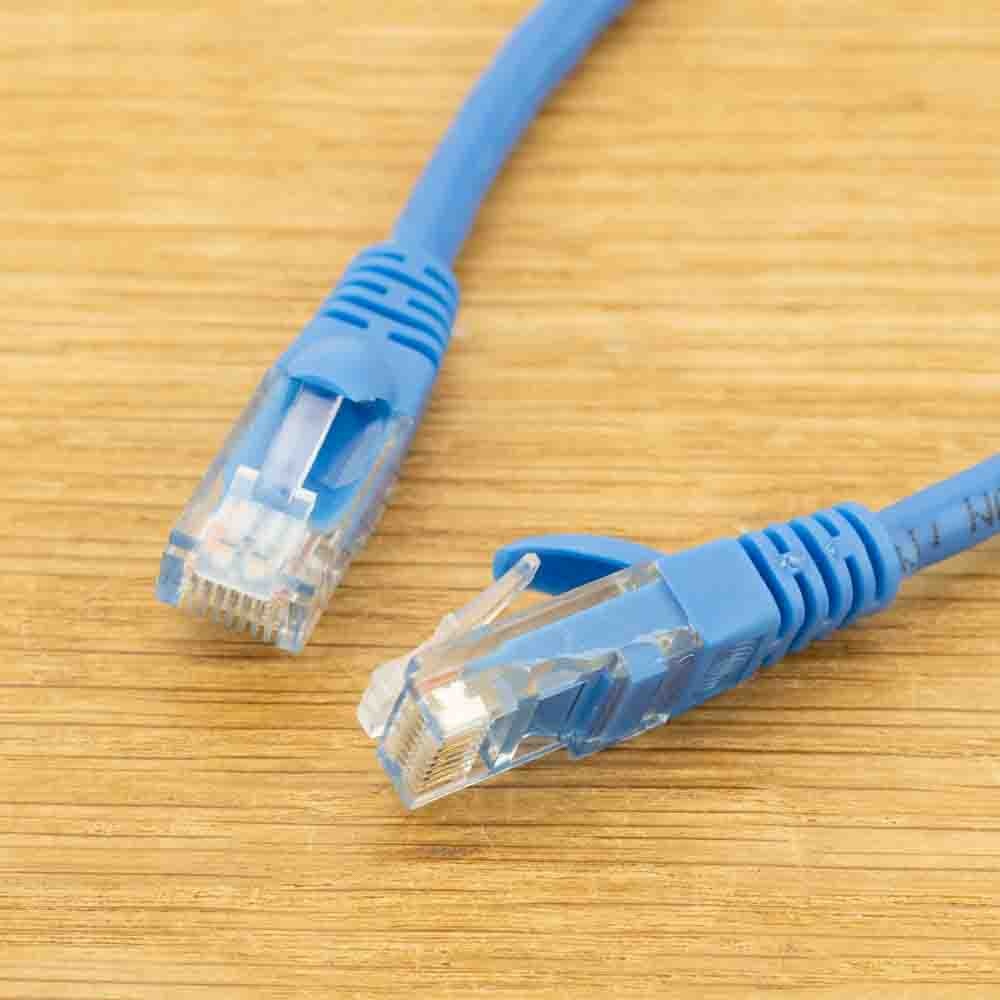

De Victron VE.Bus BMS NG communiceert met alle VE.Bus producten zoals een MultiPlus, een Quattro of een Phoenix omvormer. Deze apparaten moeten worden verbonden via een standaard RJ45 UTP-kabel.
Overige producten, zonder VE.Bus, kunnen ook worden aangestuurd. Raadpleeg de gebruiksaanwijzing voor meer uitleg en schakelvoorbeelden.
LED's
Duidelijke LED's op de voorzijde van de VE.Bus BMS tonen de status van het systeem. De LED's hebben de volgend betekenis:
- Ingeschakeld (blauw): VE.Bus-producten zijn ingeschakeld.
- Cel>4V of temperatuur (rood): lading ontkoppeling uitgangsspanning laag door naderende celoverspanning of over-temperatuur.
- Cel>2,8V (blauw): lading ontkoppeling uitgangsspanning hoog.
Handige extra informatie bij uw VE.Bus BMS NG
Details
Afmetingen: 105 x 78 x 32mm
Gewicht: 0,1 kg
Ingangsspanningsbreik: 9 - 70VDC
VE.Bus-communicatiepoort: 2 RJ45-bussen om alle VE.Bus-producten aan te sluiten
Bedrijfstemperatuur: -20 tot +50°C
Beveiligingsklasse: IP20
