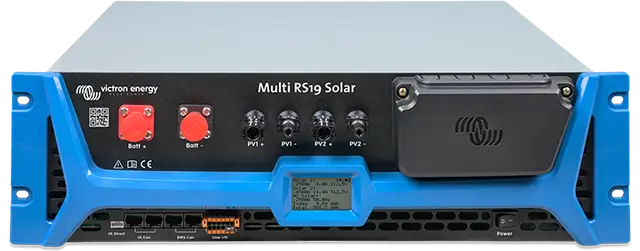

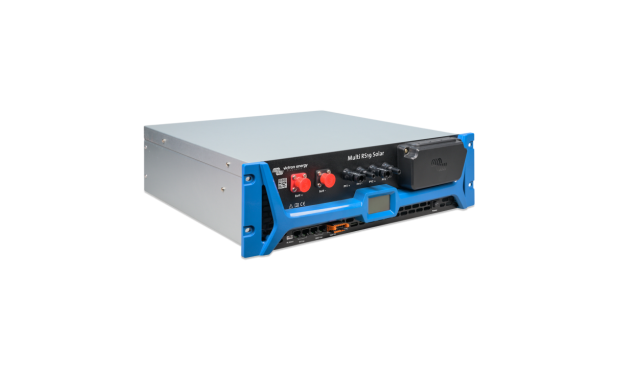

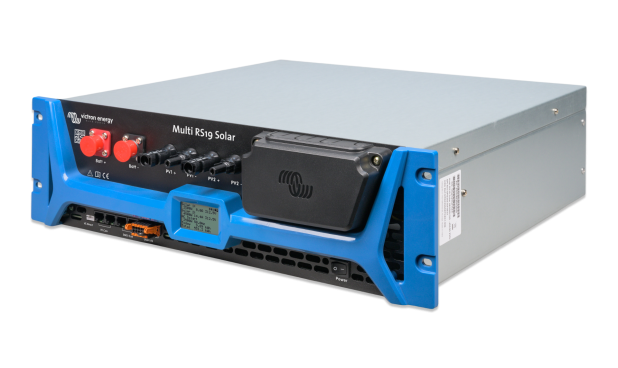

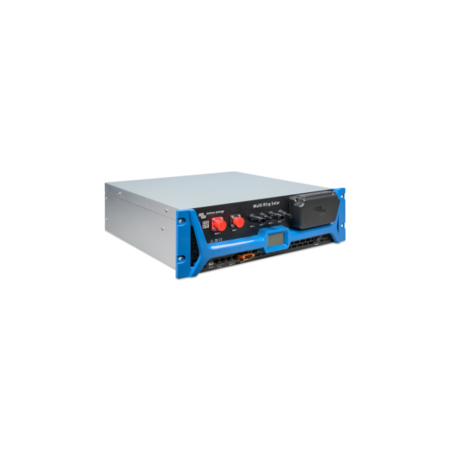

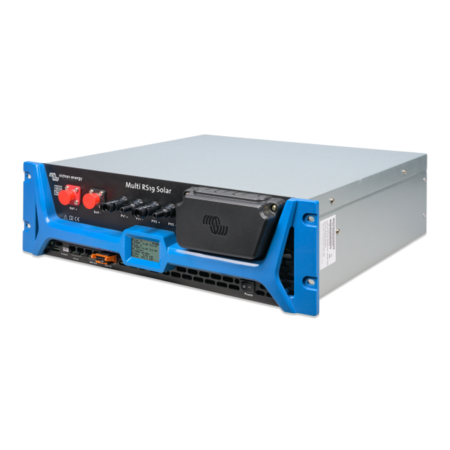

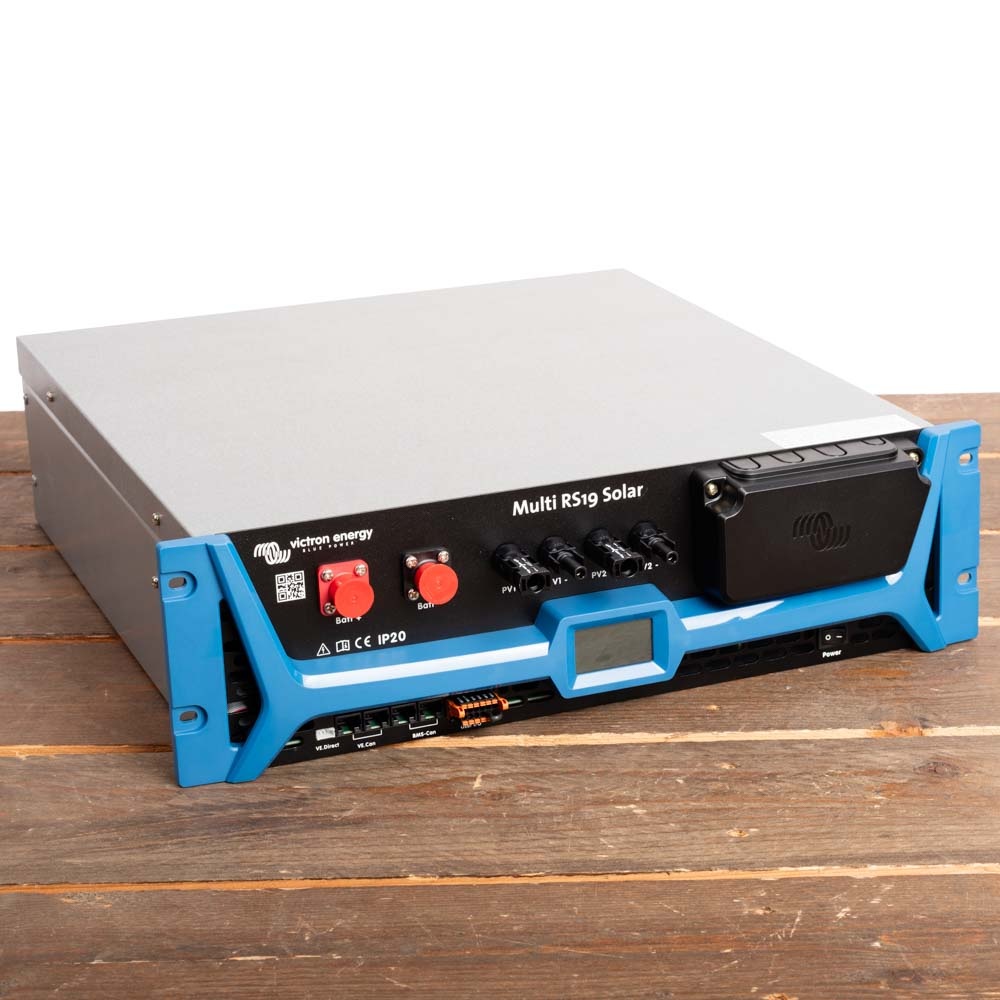

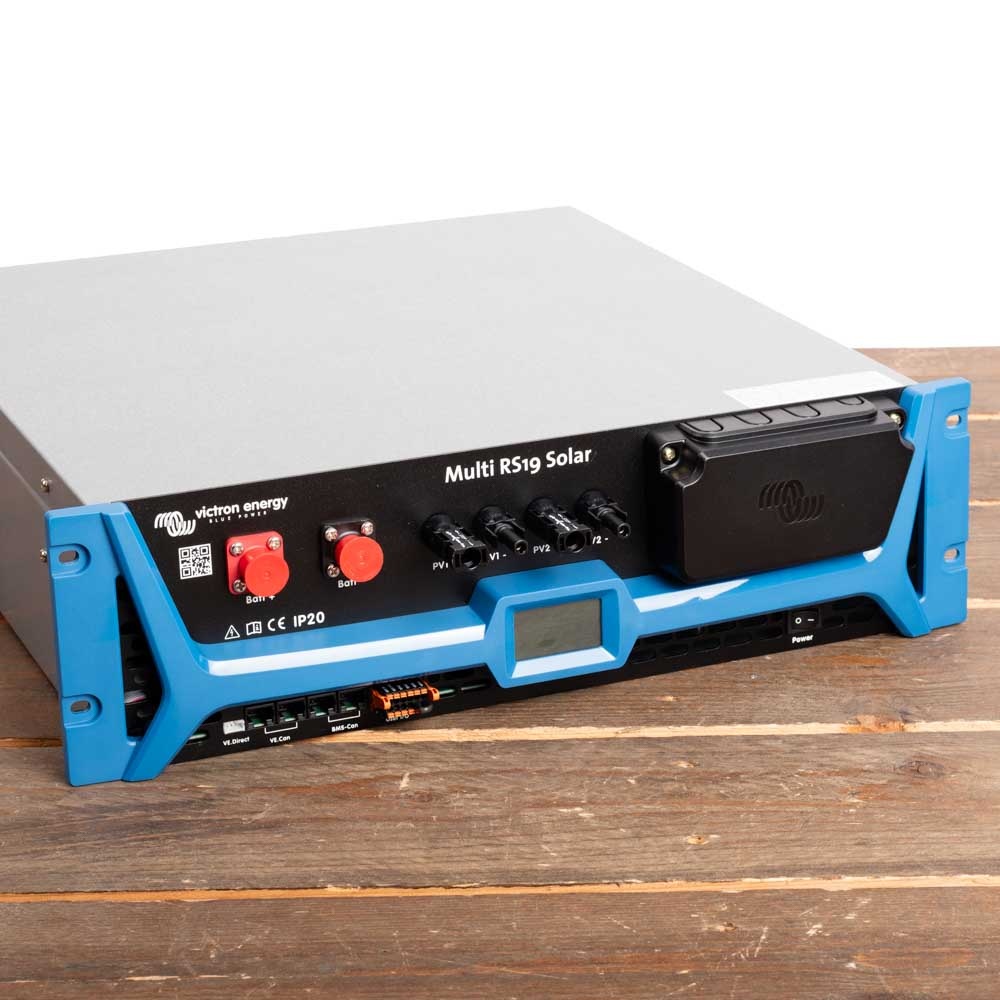

Victron Multi RS19 Solar 48/6000/100‑450/100
De Victron Multi RS19 Solar 48/6000/100-450/80 combineert een krachtige 48V omvormer, acculader en twee onafhankelijke MPPT-zonneladers in één compacte 19 inch rackmount behuizing. Hierdoor zijn minder losse componenten nodig en blijft de energie-installatie overzichtelijk, efficiënt en goed toegankelijk voor onderhoud.
Deze omvormer-acculader is ontwikkeld voor professionele 48V energieopslagsystemen met rackmount accu’s. De Multi RS19 Solar kan worden toegepast in netgekoppelde ESS-installaties, hybride energiesystemen, autonome installaties en noodstroomvoorzieningen.
Omvormer, acculader en zonnelader in één apparaat
De Multi RS19 Solar vervangt meerdere afzonderlijke systeemcomponenten. De behuizing bevat een omvormer, een krachtige netlader en twee MPPT-laadregelaars voor zonnepanelen. Dit beperkt de benodigde bekabeling, verkort de installatietijd en vermindert het aantal verbindingen in het systeem.
Dankzij het 19 inch rackmount formaat kan het apparaat netjes worden geïntegreerd in een technisch rack met lithiumaccu’s, beveiligingen, communicatieapparatuur en andere energiesysteemcomponenten.

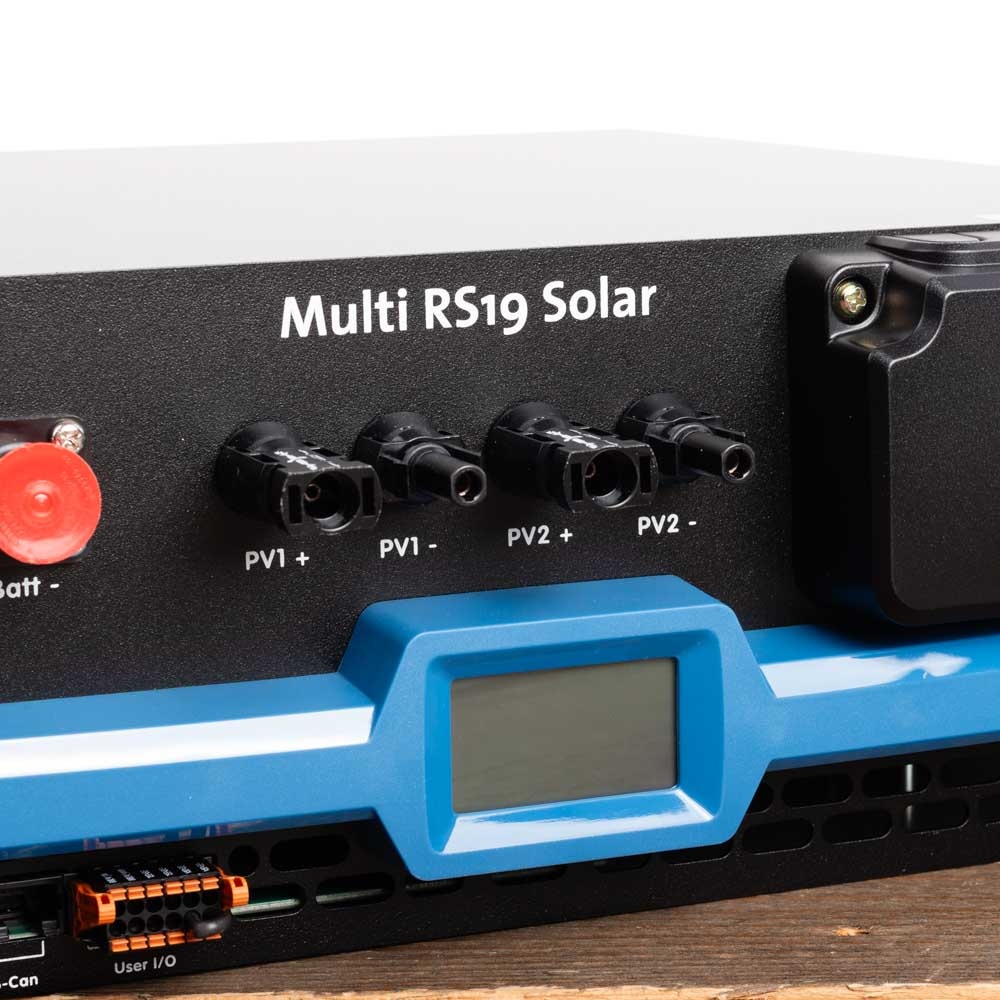

Twee onafhankelijke MPPT-trackers
De geïntegreerde zonnelader beschikt over twee afzonderlijke MPPT-trackers. Iedere tracker regelt zijn eigen PV-string onafhankelijk. Hierdoor kunnen zonnepanelen met verschillende oriëntaties, hellingshoeken of instralingscondities efficiënt worden aangesloten.
De hoge maximale PV-ingangsspanning van 450V DC maakt langere serieschakelingen van zonnepanelen mogelijk. Hierdoor kan de stroom aan de PV-zijde lager blijven, wat kabelverliezen en zware DC-bekabeling helpt beperken.
Geschikt voor Victron ESS-systemen
Binnen een Victron Energy Storage System kan de Multi RS19 Solar zonne-energie direct aan aangesloten verbruikers leveren, de accu laden en opgeslagen energie beschikbaar maken wanneer het energieverbruik hoger is dan de actuele zonneproductie.
In combinatie met een geschikt GX-apparaat kan het systeem worden ingesteld voor eigenverbruik, noodstroom, netondersteuning en dynamisch energiebeheer. De werking hangt daarbij af van de gekozen systeemconfiguratie, accu en lokale netvoorwaarden.
Automatische noodstroomvoorziening
Bij uitval van de netspanning kan de Multi RS19 Solar aangesloten apparatuur vanuit de accu blijven voeden. De omschakeling verloopt automatisch, zodat geselecteerde verbruikers operationeel kunnen blijven.
De beschikbare back-upduur wordt bepaald door de accucapaciteit, de laadstatus van de accu, het aangesloten vermogen en de eventuele opbrengst van de zonnepanelen.
PowerControl en PowerAssist
Met PowerControl kan de maximale stroom uit het elektriciteitsnet of een generator worden begrensd. Zo wordt voorkomen dat de beschikbare netaansluiting onnodig zwaar wordt belast.
Wanneer tijdelijk meer vermogen nodig is, kan PowerAssist het beschikbare AC-vermogen aanvullen met energie uit de accu. Dit is praktisch bij verbruikers met een hoge inschakelstroom of kortdurende vermogenspieken.
Monitoring en configuratie
Belangrijke systeemgegevens zijn lokaal afleesbaar via het geïntegreerde display. Daarnaast beschikt de Multi RS19 Solar over Bluetooth voor configuratie en uitlezing met de VictronConnect-app.
Voor centrale monitoring kan het apparaat worden gekoppeld aan een GX-systeem, zoals de Victron Cerbo GX. Hiermee kunnen systeemwaarden lokaal en op afstand worden bekeken via het Victron Remote Management-platform.
Details
OMVORMER
DC-input bereik toevoerspanning: 38 – 62 V (Minimale opstartspanning: 41 V)
Uitgang Uitgangsspanning: 230 VAC ± 2%
Frequentie: 50 Hz ± 0,1% (1)
Voortdurende outputstroom bij 25°C: Verhoogt lineair van 4800 W bij 46 VDC tot 5300 W bij 52 VDC
Voortdurende outputstroom bij 40°C: 4500W
Voortdurende outputstroom bij 65°C: 3000W
Piekvermogen: 9 kW gedurende 3 seconden
Kortsluiting outputstroom: 45A
Maximale omvormeruitgang AC te hoge stroom bescherming: 30A
Maximale efficiëntie: 96,5% bij 1 kW-lading en 94% bij 5 kW-lading
Nul laadstroom: 20W
Lege accu uitschakeling: 37,2 V (aanpasbaar)
Lege accu herstart: 43,6 V (aanpasbaar)
ZONNE-ENERGIE
Maximale DC-spanning: 450V
Opstart-spanning: 120V
MPPT-bereik werkingsspanning: 65 – 450V (raadpleeg handleiding voor meer details)
Maximale PV-bedrijfsingangsstroom: 12A
Maximale PV-kortsluitstroom bescherming tegen omgekeerde polariteit: 16A
Maximaal DC-laadvermogen: 6000W - 3000W per tracker
Max. PV-kortsluitstroom (lsc PV): 16A
Aardingslek uitschakelniveau: 30 mA
Isolatiefoutniveau (detectie voor opstarten): 100 kΩ
LADER
Programmeerbaar spanningbereik van de acculader (VDC): 36 – 60 V
Laadspanning 'absorptie' (V DC): 57,6V (aanpasbaar)
Laadspanning 'druppelllaad' (V DC): 55,2V (aanpasbaar)
Maximale laadstroom: 100A
AC-ingangsstroombeperking: 88A (57,6 VDC)
Accutemperatuursensor: Ja
Accuspanningssensor: Ja
ALGEMEEN
Parallelle en 3-fasige werking: Nee
Programmeerbaar relais: Ja
Beveiligingen: Kortsluiting bij uitgang, Overbelasting, Batterijspanning te hoog, Batterijspanning te laag, Temperatuur te hoog, 230 VAC op inverter-output

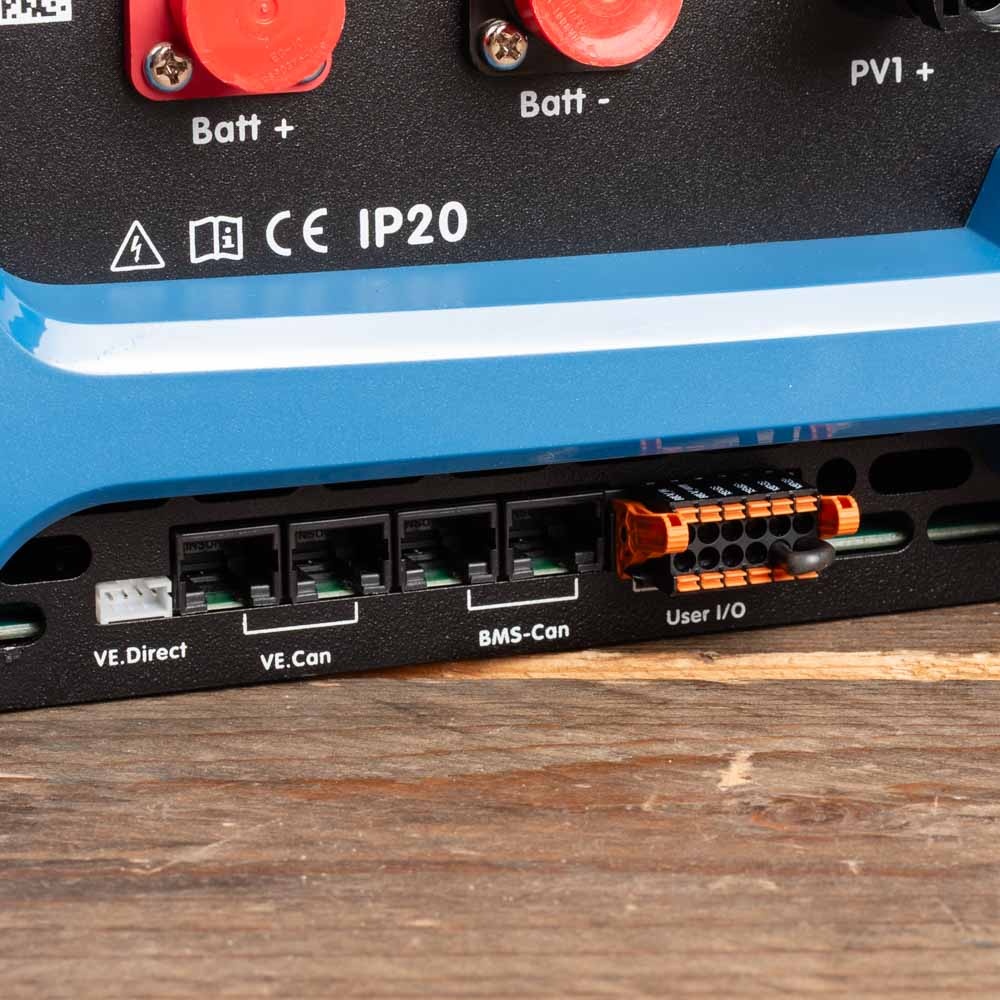

Datacommunicatiepoorten: VE.Direct-poort en VE.Can-poort
Bluetooth-frequentie: 2402 – 2480 MHz
Bluetooth-vermogen: 4 dBm
Algemene analoge/digitale ingang: Ja, 2x
Externe aan- / uitfunctie: Ja
Bereik werkingstemperatuur: -40 tot +65°C
Koeling: Ventilator geassisteerde koeling
Vochtigheid (niet-condenserend): Maximaal 95%
BEHUIZING en AANSLUITING
Materiaal & Kleur: Staal, blauw RAL 5012
Beveiligingscategorie: IP22

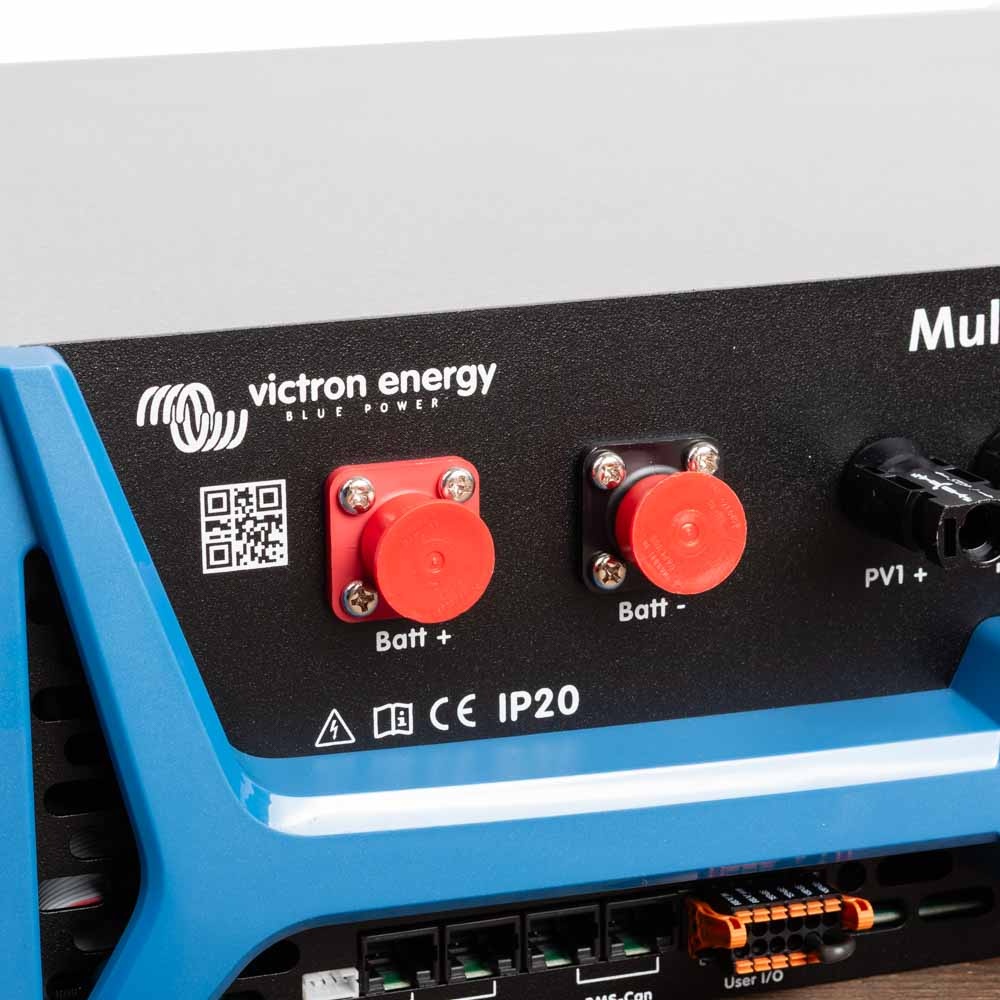

Accu-aansluiting: Amphenol SurLok Plus - 5,7 mm - 120 A
230 V AC-connectie: Schroefterminals 13 mm2 (6 AWG)
Gewicht: 12,2 kg
Afmetingen (hxbxd): 133 x 483 x 430 mm
NORMEN
Veiligheid: EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2, IEC 62040, IEC 62477
Emissie, immuniteit: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2,
IEC 61000-6-3, vervuilingsgraad 2
Compacte oplossing voor professionele 48V energiesystemen
De Victron Multi RS19 Solar brengt de belangrijkste functies van een professioneel energieopslagsysteem samen in één rackmount apparaat. De combinatie van een 6000VA omvormer, 100A acculader, twee MPPT-trackers en uitgebreide communicatiemogelijkheden maakt het systeem geschikt voor installaties waarin ruimte, overzicht en betrouwbare systeemintegratie belangrijk zijn.
Controleer voor installatie altijd of de gekozen accu, zonnepanelen, beveiligingen en overige componenten aansluiten op de technische specificaties van de Multi RS19 Solar. Laat de installatie uitvoeren door een deskundige installateur en volg de geldende installatievoorschriften van Victron Energy.
