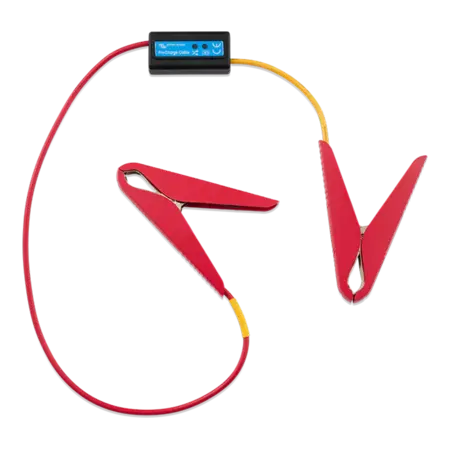

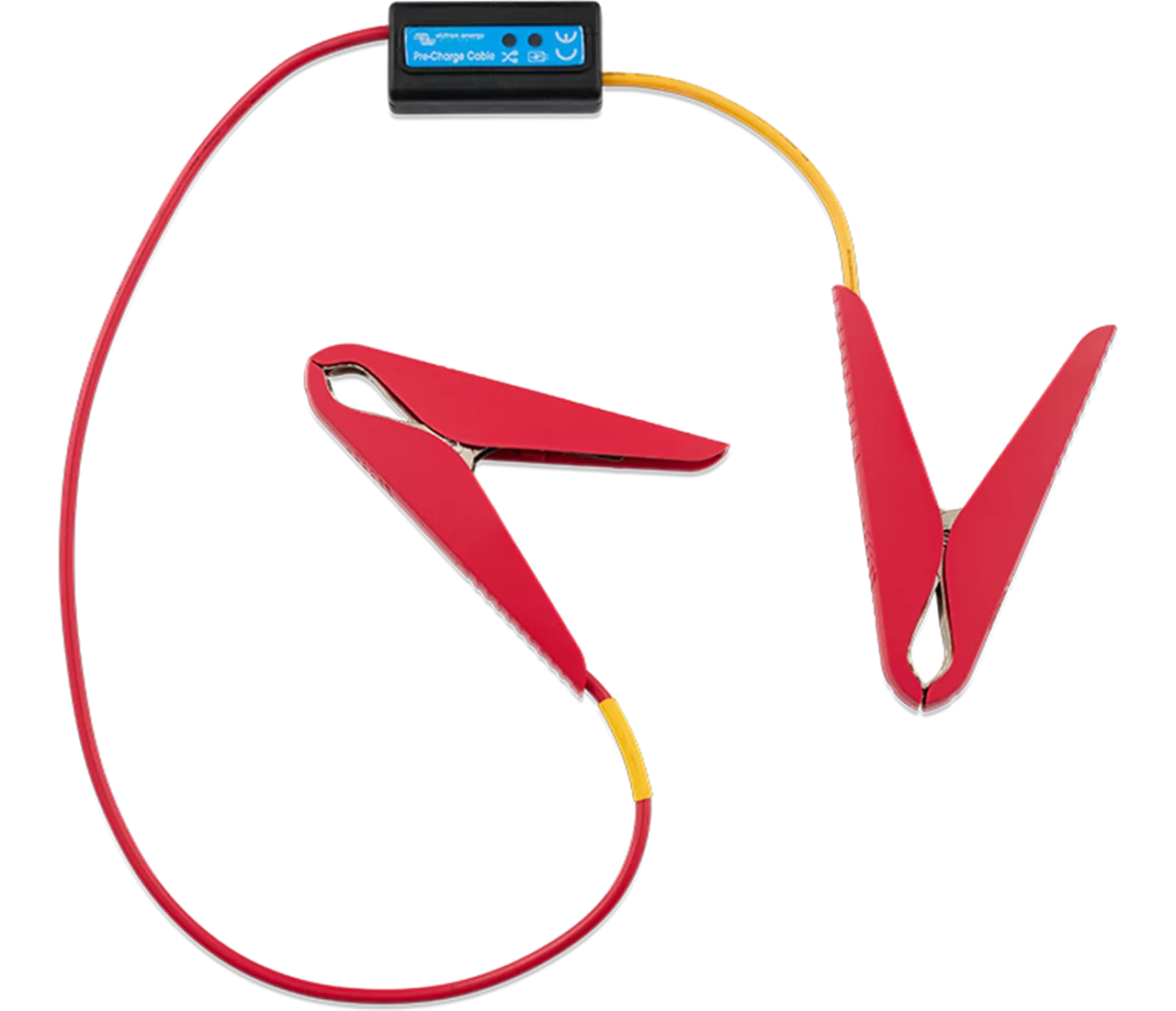

Victron Pre-Charge Cable ASS070400100 DC-voorlaadkabel voor omvormers en MPPT
De Victron Pre-Charge Cable ASS070400100 is een voorlaadkabel voor het gecontroleerd opladen van de interne condensatoren van vermogenselektronica voordat de accu definitief wordt aangesloten. De kabel helpt hoge inschakelstromen en vonkvorming bij het aansluiten van een accu te voorkomen.
De Pre-Charge Cable kan worden gebruikt bij Victron omvormers, omvormer/laders en MPPT-laadregelaars met grote interne condensatoren. Het is een praktisch hulpmiddel voor installatie, onderhoud en service aan DC-energiesystemen.
Waarom is voorladen nodig?
Omvormers, omvormer/laders en andere vermogenselektronica bevatten condensatoren. Wanneer een ontladen condensatorbank rechtstreeks met een accu wordt verbonden, kan gedurende een zeer kort moment een hoge inschakelstroom ontstaan.
Deze stroompiek kan bij het maken van de verbinding voor duidelijke vonkvorming zorgen. De Victron Pre-Charge Cable beperkt de stroom tijdens het voorladen, zodat de interne condensatoren eerst gecontroleerd op spanning worden gebracht.
Nadat de condensatoren zijn voorgeladen kan de normale DC-verbinding volgens de voorgeschreven aansluitprocedure worden gemaakt.
Voorkomt vonkvorming bij de accuaansluiting
Het belangrijkste doel van de Pre-Charge Cable is het beperken van de inschakelstroom voordat de hoofdverbinding met de accu wordt gemaakt. Hierdoor wordt de kans op vonkvorming en een elektrische vlamboog bij het aansluitpunt sterk verminderd.
Dit vermindert tevens de elektrische belasting van accupolen, kabelogen, schakelaars en andere componenten die anders de volledige inschakelpiek te verwerken krijgen.
Voor omvormers, omvormer/laders en MPPT's
Victron specificeert de Pre-Charge Cable voor het voorladen van interne condensatoren van onder andere:
- Victron omvormers
- Victron omvormer/laders
- Victron MPPT-laadregelaars
- Andere daarvoor geschikte DC-apparatuur met een capacitieve ingang
De kabel wordt via de DC-aansluitingen gebruikt voordat de normale accuverbindingskabel wordt aangesloten.
Voor systemen tot 70V DC
De Pre-Charge Cable is geschikt voor een maximale spanning van 70V DC. Hierdoor kan de kabel worden gebruikt bij gangbare 12V-, 24V- en 48V-accusystemen, zolang de maximale toegestane spanning niet wordt overschreden.
Dit maakt dezelfde voorlaadkabel bruikbaar bij uiteenlopende Victron-installaties in campers, boten, bedrijfsvoertuigen en stationaire energiesystemen.
Voorlaadstroom tot circa 0,5A
Tijdens het voorladen wordt de stroom begrensd tot circa 0,5A. Hierdoor worden de condensatoren gecontroleerd opgeladen in plaats van vrijwel onmiddellijk de volledige beschikbare stroom uit de accu te trekken.
De benodigde voorlaadtijd is afhankelijk van de capaciteit van de aangesloten apparatuur. Een apparaat met een grotere interne condensatorbank kan meer tijd nodig hebben voordat het voorladen is voltooid.
LED-statusindicatie
De Pre-Charge Cable beschikt over LED-indicatie om de gebruiker tijdens het voorladen informatie te geven over de status.
Een rode LED waarschuwt voor omgekeerde polariteit. De gele LED brandt tijdens het voorladen. Wanneer de condensatoren voldoende zijn opgeladen en het aangesloten apparaat ongeveer de accuspanning heeft bereikt, dooft de gele indicatie.
Daarna kan de normale accuaansluiting volgens de voorgeschreven procedure worden gemaakt.
Geen permanente voedingskabel
De Pre-Charge Cable is bedoeld voor het tijdelijke voorladen van de condensatoren en niet als vervanging voor de normale DC-accukabel.
Na het voltooien van het voorlaadproces wordt de normale DC-verbinding tot stand gebracht. Laat de Pre-Charge Cable niet onnodig aangesloten nadat het voorladen is voltooid.
Voor installatie en onderhoud
De kabel is vooral praktisch bij de eerste installatie van een DC-systeem en bij onderhoud waarbij een omvormer, omvormer/lader of MPPT van de accu is losgekoppeld en opnieuw aangesloten moet worden.
Door de condensatoren vóór het maken van de hoofdverbinding voor te laden, kan de installatie gecontroleerder opnieuw onder spanning worden gebracht.
Belangrijk bij gebruik
Een voorlaadkabel vervangt geen hoofdzekering, DC-schakelaar, correcte kabeldimensionering of andere noodzakelijke beveiligingen in de installatie. De normale DC-installatie moet volgens de voorschriften van het aangesloten Victron-apparaat worden uitgevoerd.
Controleer vóór gebruik altijd de polariteit en de maximale systeemspanning. Raadpleeg daarnaast de installatiehandleiding van het apparaat dat wordt voorgeladen.
Belangrijkste specificaties
- Merk: Victron Energy
- Product: Pre-Charge Cable
- Artikelnummer: ASS070400100
- Producttype: DC-voorlaadkabel
- Functie: beperken van inschakelstroom
- Voorkomt vonkvorming bij het aansluiten van de accu
- Voorladen van interne condensatoren: ja
- Maximale spanning: 70V DC
- Geschikt voor 12V-systemen: ja
- Geschikt voor 24V-systemen: ja
- Geschikt voor 48V-systemen: ja
- Voorlaadstroom: tot circa 0,5A
- Statusindicatie: LED
- Indicatie omgekeerde polariteit: ja
- Toepassing: omvormers, omvormer/laders en MPPT-laadregelaars
- Gebruik: tijdelijk tijdens voorladen en aansluiten
- Gewicht: circa 0,08kg
