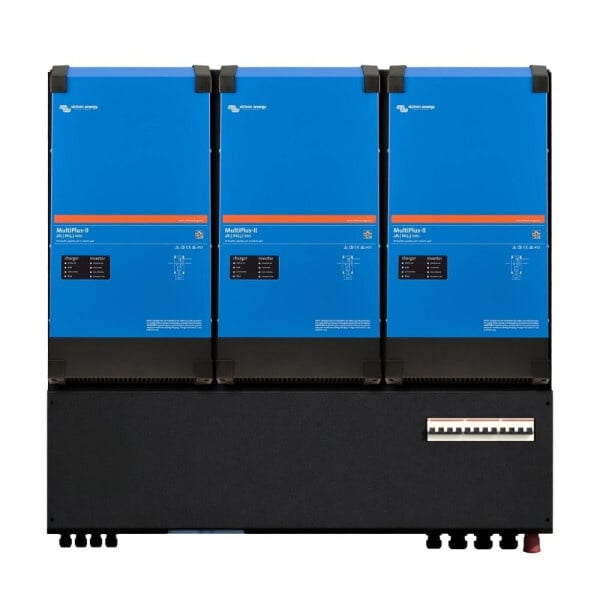

Victron TopSmart ESS 3-fase 19,5kW Backplate + ECore Hub
TopSmart ESS is een voorgemonteerd basissysteem voor een slimme thuisbatterij. Het modulaire 3-fase systeem combineert Victron-componenten met een ECore™ LV-hub en een overzichtelijke backplate. U kiest zelf een geschikte accu en stemt de opslagcapaciteit af op uw energieverbruik en toepassing.
Deze TopSmart ESS 3/19k5-basisopstelling bestaat uit:
- 3x Victron MultiPlus-II 6k5 omvormer/lader
- ECore™ LV-hub met backplate, Cerbo GX MK2 en bypass-schakelaar
- Beugels voor montage van de systeemcomponenten
- 1x energiemeter voor de 3-fase-hoofdaansluiting *
- Handleiding met technisch installatieschema voor de standaardconfiguratie
Let op: deze uitvoering bevat geen accu. Ook aansluitkabels en de netkoppeling vallen buiten de leveringsomvang. Voor energieopslag, noodstroom, peakshaving en accugebaseerde energiesturing heeft u een geschikte Victron-compatibele accu nodig.
* De PV-omvormer, systeemopbouw of een extra AC-bron kan een aanvullende energiemeter vereisen.
Functies na aansluiting van een geschikte accu
- Zelf opgewekte zonne-energie opslaan en later gebruiken
- Het eigen verbruik van zonnestroom verhogen
- Automatisch laden en ontladen op basis van dynamische energietarieven
- Vermogenspieken opvangen met peakshaving
- Geselecteerde verbruikers voeden tijdens een stroomstoring
Het systeem maakt deel uit van het Victron Energy Blue Power-ecosysteem. De Cerbo GX MK2 verzorgt de centrale communicatie. Via het Victron Remote Management-portaal volgt en beheert u hierbij de installatie op afstand.
Automatische energiesturing met Dynamic ESS
Victron Dynamic ESS kan het laden en ontladen automatisch aansturen. Het systeem gebruikt hiervoor onder meer actuele energietarieven, verwacht verbruik, beschikbare opslagcapaciteit en de verwachte opbrengst van zonnepanelen.
Zo kan de installatie energie opslaan wanneer de omstandigheden gunstig zijn. Op duurdere momenten gebruikt u de opgeslagen energie zelf of levert u deze terug, mits de installatie, energieleverancier en contractvoorwaarden dit toelaten.
Basissysteem zonder vaste opslagcapaciteit
Zonder aangesloten accu kan deze uitvoering nog geen energie opslaan. De omvormers, besturing en distributie vormen de technische basis waarop de installateur de gekozen accu aansluit.
De afzonderlijke accukeuze biedt ruimte om de opslagcapaciteit af te stemmen op de toepassing. Let daarbij naast het aantal kWh ook op het laad- en ontlaadvermogen, de BMS-communicatie en de compatibiliteit met Victron ESS. Gebruik uitsluitend een accu die voorkomt op de geldende compatibiliteitslijst.
Samengesteld en getest door Top Systems
Top Systems assembleert en test de opstelling vooraf. De belangrijkste omvormer-, distributie- en besturingscomponenten zijn op elkaar afgestemd. Dit beperkt het montagewerk op locatie en verkleint de kans op aansluitfouten.
Overzichtelijke backplate
De backplate brengt de belangrijkste Victron ESS-componenten samen in één vaste opstelling. De ECore LV-hub verzorgt de centrale laagspanningsdistributie. De compacte behuizing aan de onderzijde bevat de geïntegreerde componenten en interne verbindingen.
Tip: u kunt de omvormers op de backplate optioneel laten voorzien van een display.
Een vakbekwame installateur moet het systeem aansluiten, beveiligen, configureren en in bedrijf stellen. De gekozen accu, netaansluiting, PV-installatie en aangesloten verbruikers hebben invloed op de vereiste kabeldoorsneden, beveiligingen en instellingen.
Specificaties
| Artikelnummer Uitvoering Aantal fasen Uitgangsvermogen bij 25 °C Omvormer/lader Accu inbegrepen Geschikte accu Opslagcapaciteit Energiemanagement Monitoring Beschermingsklasse Afmetingen H x B x D Gewicht Certificering en normen Garantie |
ESS4_3195000 TopSmart ESS-basisopstelling 3-fase 19,5 kW 3x Victron MultiPlus-II 6k5 Nee Victron-compatibel volgens compatibiliteitslijst Afhankelijk van de gekozen accu Victron Dynamic ESS Victron VRM via Cerbo GX MK2 IP20 970 x 1070 x 160 mm 120 kg CE, MSDS, EN-IEC 61000, 60335, 62109 en EN 55014 6 jaar |
Inbegrepen bij levering: LV-hub, backplate, beugels, Victron-omvormers, Cerbo GX MK2, bypass-schakelaar, energiemeter en basisinstallatieschema. Exclusief accu, aansluitkabels en netkoppeling.
Goed om te weten:
- Victron VRM biedt monitoring en beheer op afstand zonder betaald Victron-abonnement.
- Dynamic ESS vereist een geschikte accu, correcte configuratie, internetverbinding en beschikbare prijsgegevens.
- Noodstroom en PV-doorgang hangen af van de systeemconfiguratie.
- Peakshaving vraagt voldoende laad- en ontlaadvermogen van de accu.
- Het systeem ondersteunt uitbreiding met geschikte accu’s en optionele generatorintegratie.
- Compatibele EV-laadstations en andere Victron-componenten kunnen met het ESS communiceren.
Noodstroom is configuratieafhankelijk
Met een passende accu kan het systeem tijdens netuitval geselecteerde verbruikers blijven voeden. De accucapaciteit, het beschikbare vermogen en de indeling van de groepenkast hebben invloed op het aantal apparaten dat actief kan blijven.
Ook de PV-omvormer en systeemconfiguratie spelen een rol bij het gebruik van zonnepanelen tijdens een stroomstoring. Deze basisopstelling levert daarom niet automatisch noodstroom aan de volledige woning.
Peakshaving met een geschikte accu
Het systeem kan met een passende accu kortdurende vermogenspieken opvangen en de belasting van de netaansluiting begrenzen. Of dit een netverzwaring voorkomt, hangt af van het verbruiksprofiel en het laad- en ontlaadvermogen van de accu.
Open en uitbreidbaar Victron-ecosysteem
Het modulaire Victron-platform biedt koppelmogelijkheden met onder meer zonnepanelen, geschikte laadstations, een warmtepomp, een generator en andere regelbare verbruikers. De apparatuur, software en communicatieprotocollen hebben invloed op de beschikbare koppelingen.
Deze 19,5 kW-basisopstelling of een compleet systeem met accu?
Kies deze uitvoering wanneer u de accucapaciteit afzonderlijk wilt selecteren. Daarnaast zijn complete TopSmart ESS-opstellingen verkrijgbaar met een vooraf geselecteerde accu.
- Verkrijgbaar voor 1-fase en 3-fase
- Keuze uit verschillende omvormervermogens
- Te combineren met verschillende opslagcapaciteiten
- Geschikt voor residentiële en commerciële toepassingen
Bekijk ons centrale overzicht met uitleg en alle systeembundels van TopSmart ESS. Zie ook de productsuggesties onderaan deze beschrijving. Of bestel hier direct het TopSmart ESS 3-fase 19,5 kW-basissysteem zonder accu.
