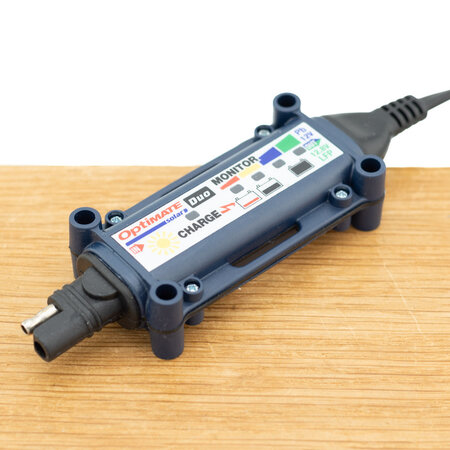

Optimate Duo Laadcontroller SAE - 5A
Met deze Optimate Duo laadcontroller/ laadregelaar kunt u uw Optimate zonnepaneel veilig aansluiten op een accu. De Optimate Solar Duo laadregelaar is geschikt voor loodzuur en LiFePO4 lithium accu's. Deze laadregelaar zet de opgewekte zonne-energie om in een pulsematige oplaadstroom.
Overdag zorgt de laadregelaar voor het laden en onderhouden van de accu. In de avond geeft de controller via de (beperkte) monitor met 4 leds aan wat de laadstatus van de aangesloten accu is.
Geschikt voor
De Optimate Duo laadcontroller is geschikt voor Optimate Solar zonnepanelen (zoals ook te zien in de gerelateerde producten onderaan deze tekst) in de vermogens van 10 tot en met 80Wp. Op de verpakking staat beschreven dat deze laadregelaar bedoeld is voor panelen tot 60Wp. De bovengrens is dus echt 80Wp.
De Optimate Duo controller is geschikt voor 12V loodzuur accu's en tevens voor 12,8V LiFePO4 lithium accu's.
De Optimate Duo controller kan toegepast worden op zonnepanelen van Optimate van 10 t/m 80Wp aan capaciteit.
Let op!
Deze laadregelaar is niet zomaar aan te sluiten op ieder zonnepaneel. De laadregelaar is specifiek bedoeld voor de Optimate zonnepanelen en kunt u gebruiken als uw huidige laadregelaar niet meer werkt bijvoorbeeld.
Inclusief O27 kabel, O1 Eyelets en O14 Krokodillenbekklemmen
Uw Optimate laadregelaar wordt geleverd met de O27 kabel, de O1 Eyelets en de O14 Krokodillenbekklemmen.
Met de Optimate SAE-SAE adapter O27 t.b.v. de polariteit kunt u de polariteit van uw zonnepaneel of andere SAE accessoires ompolen zodat deze passen en werken op uw Optimate lader.
De adapter wordt geleverd met 2 weerbestendige SAE rubberen afdichtingen voor een veilige en vochtvrije aansluiting op uw bestaande SAE stekkers.
Met de O1 Eyelets kunt u een vaste verbinding maken op de accupolen met de ringogen.

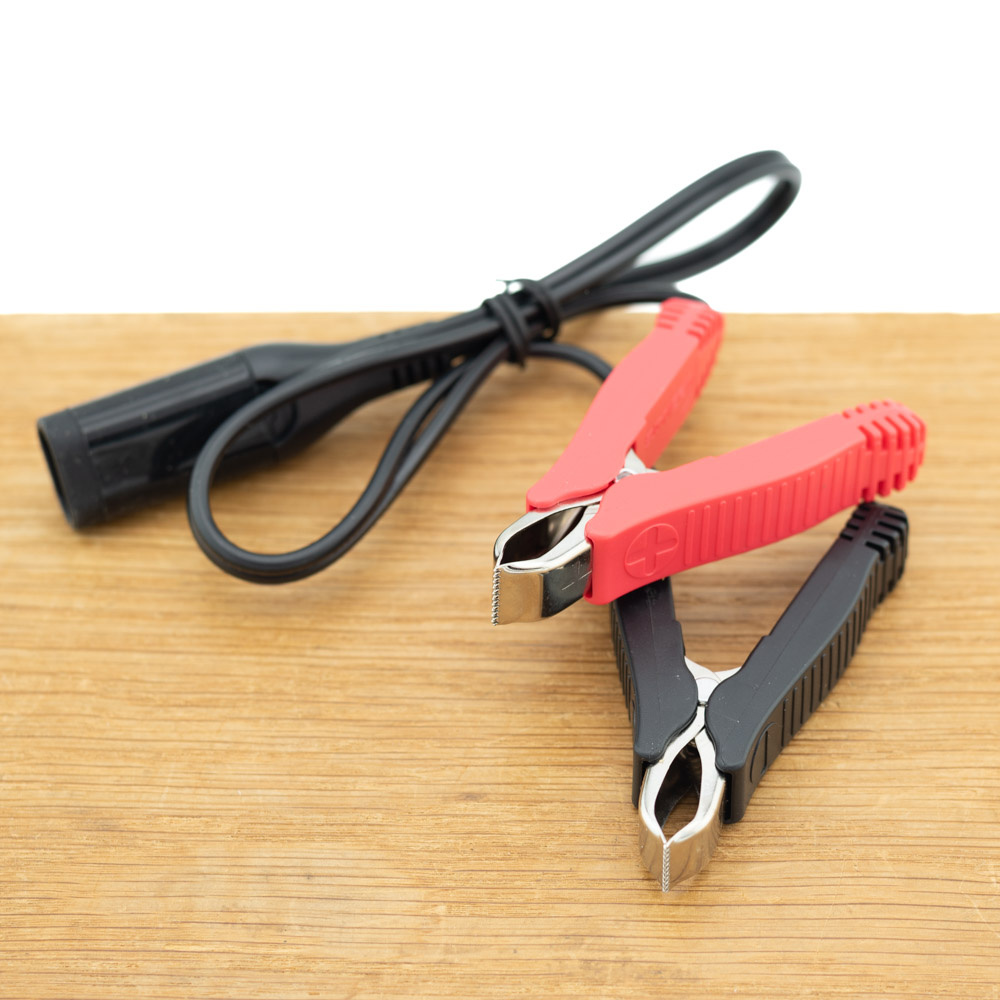

En met de O14 kunt u vanaf de laadregelaar met krokodillenklemmen de lader aansluiten op de accupolen.
De (werking van de) Optimate Duo laadregelaar kort uitgelegd
Let op dat u de laadregelaar juist aansluit. Aan de ingangskant van de laadcontroller wordt aangegeven door het in het rode vlakje het woord "IN". De uitgang (richting de accu) van de controller wordt aangeduid met "OUT" in een groen vlakje.
1. veiligheidstest: De Optimate Solar moet zijn aangesloten op een accu (minimumspanning 1V) om de uitgang te activeren.
2. Op de controller staan een aantal LED lampjes, te weten:
Rode led aan: Zonnepaneel werkt
Rode led knippert en gele LED brandt continu: Er wordt geladen
Rode led knippert en gele LED brandt continu: accu wordt onderhouden
Groene led knippert om de 3 seconden: de accu wordt gemonitord
3. De werking van de Optimate Solar: Deze lader op zonnepaneel zet de lage spanning van een standaard 12V zonnepaneel om in hogere ladingspulsen, beter geschikt voor het laden van een accu. Het kan een puls lading leveren tot 4 à 5 Ampére, afhankelijk van de grootte van het paneel en de kracht van het zonlicht.
4. Laden en onderhouden: Lading in 4 stappen:
Test of het voltage van het zonnepaneel voldoende is, test daarna de accu om te controleren of laden nodig is. De Optimate Solar redt gesulfateerde accu's vanaf 1 Volt en laadt met 14 tot 14.4V. Hij onderhoudt de accu met pulsladingen (druppelladen) (13,5V max) voor veilig langdurig onderhoud van uw accu.
5. De Optimate Solar kan continu verbonden blijven aan de accu, de accu zal koud en veilig worden gehouden.
Handleiding
Bij uw Optimate Duo laadregelaar ontvangt u een handleiding (in meerdere talen, waaronder het Nederlands) met daarin uitgelegd hoe de laadregelaar werkt en wat de LED's en de knipperfrequentie ervan precies betekenen. Ons advies is om dit goed door te lezen voordat u het product aansluit.
Details
Product: Optimate TM522-D
Kabels: 16AWG/ 1,3mm2
Maximale laadstroom: 5A
Kleur: Zwart
Lengte kabel aan laadregelaar: 100 cm
Garantie: 3 jaar
