Victron MultiPlus-II 24/3000/70-50 - 2 x 120V (UL458)
LET OP: dit is een product voor een 110V stroomsysteem.
In bijvoorbeeld delen van Suriname, de Verenigde Staten en in de meeste (andere) landen in Noord- en Centraal-Amerika heeft het lichtnet een voltage van 110-120 volt, met 60 hertz frequentie.
In Nederland, de rest van Europa en de meeste overige delen van de wereld werkt het vaste stroomnet op 220-240 volt, met een frequentie van 50 hertz.
Gebruik géén 110-120V apparaat in een 220-230V stopcontact. Dat apparaat gaat dan waarschijnlijk direct stuk. Zie: meer informatie over 110V stroomsystemen.

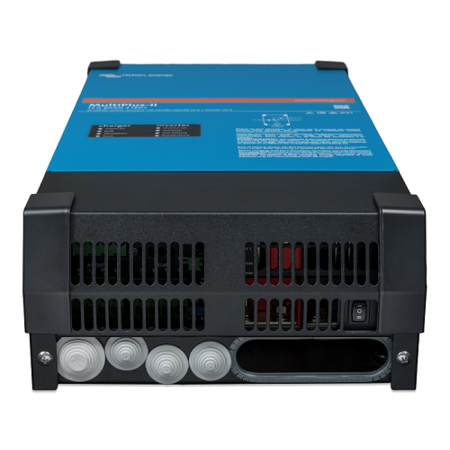

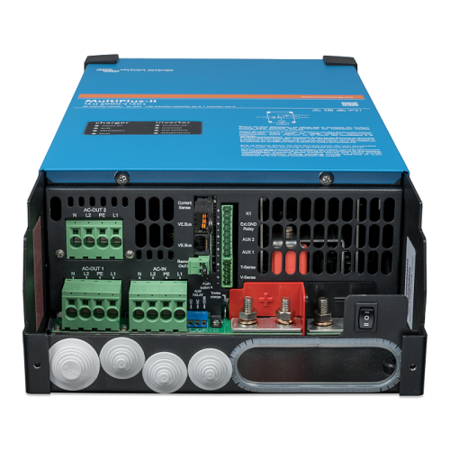

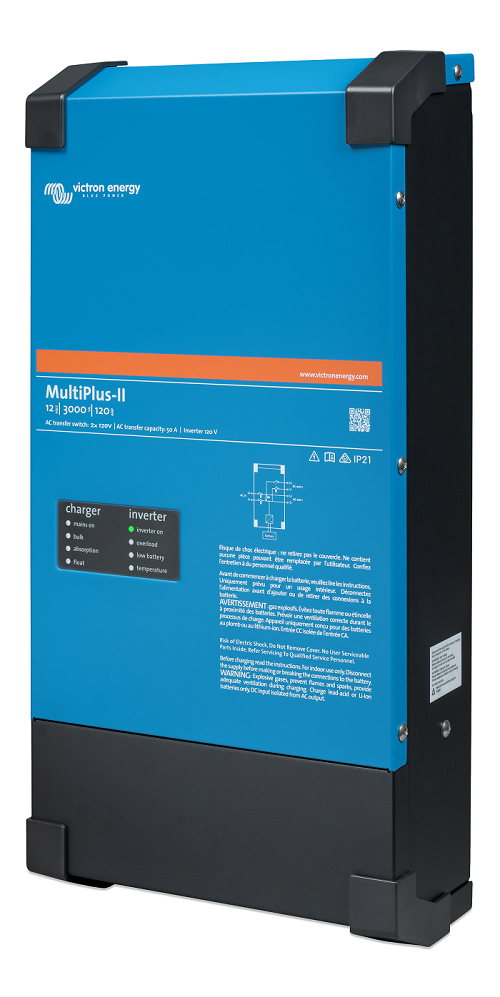

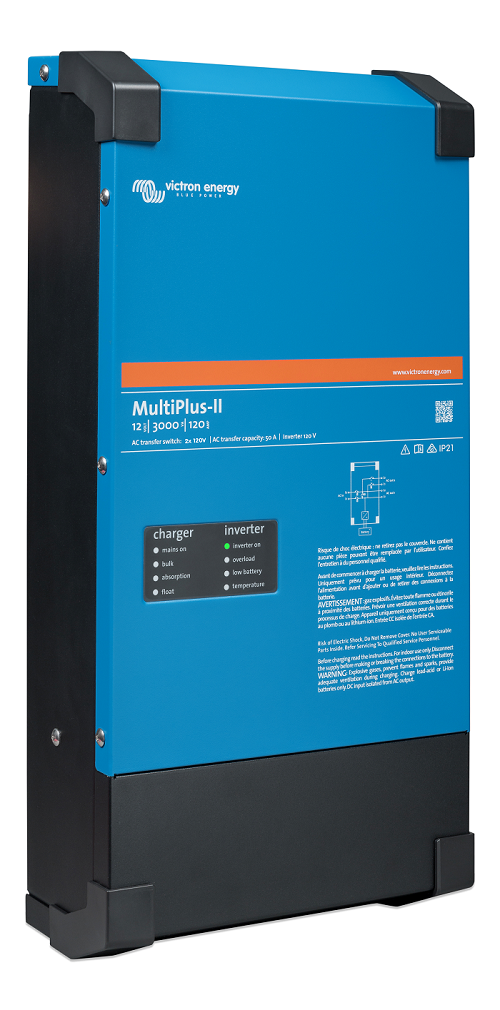

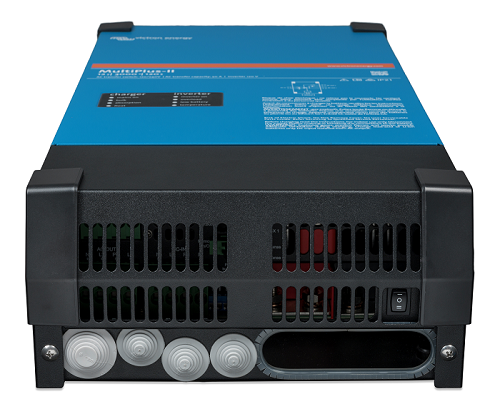

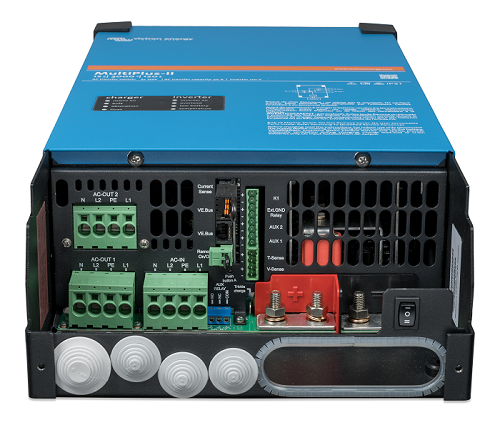

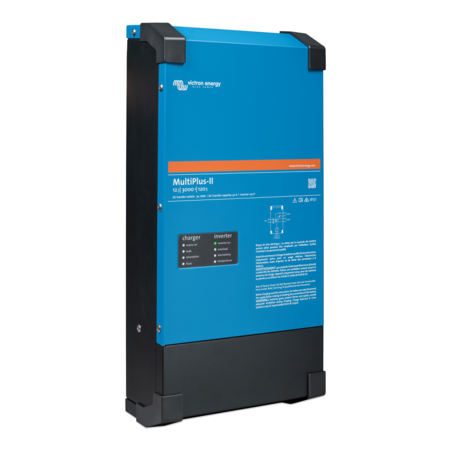

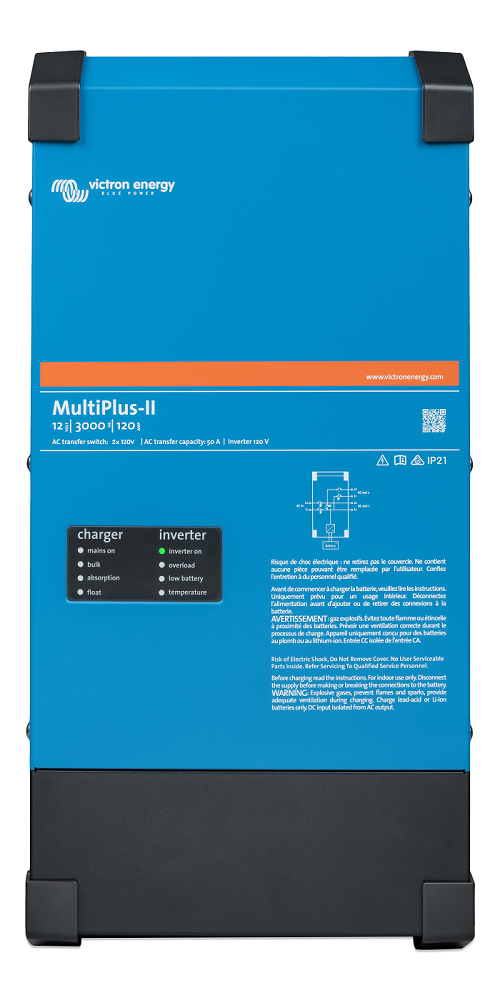

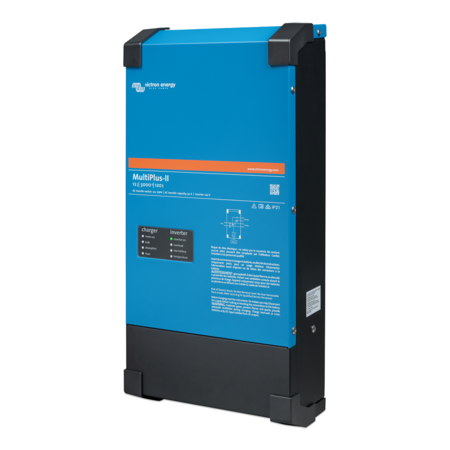

Noot: de afbeeldingen bij deze productpagina tonen dezelfde lader/omvormer maar dan in de 12V variant. Het product op deze pagina betreft zoals verder ook beschreven de 24V variant.
Stekker: UL458.
De MultiPlus-II 2x120V is de in-een oplossing voor standaard Noord-Amerikaanse 50A 120/240VAC split-phase toepassingen.
Zowel bij voeding via walstroom als via een generator kan de MultiPlus-II 2x beide stromen van een 120/240V-voeding ontvangen en doorgeven, met de mogelijkheid om het volledige ampèrage van 50A te gebruiken voor opladen en AC-belastingen.
Bij aansluiting op een enkelfasige 120V-voeding ontvangt de L1-ingang van de MultiPlus-II 2x120V het inkomende vermogen ten behoeve van opladen en doorsturen van de stroom, terwijl het de L1- en L2-uitgangen combineert ten behoeve van enkelfasige 120V op beide lijnen/stromingen.
Als er géén AC Bron beschikbaar is, schakelt deze MultiPlus over naar de functie van omvormer. De output van de omvormer is eveneens 120V enkelfasig.
In de omvormer / inverter stand verbindt de MultiPlus-II 2x120V intern beide lijnen L1 en L2 met elkaar om 120VAC te leveren aan beide uitgangen. Daardoor zal in elke soort aansluiting beide zijden van een distributie panel 120V voeding ontvangen. 240VAC is echter alleen beschikbaar wanneer de MultiPlus voeding krijgt via een split phase 120/240VAC bron. Dit voorkomt dat zware belastingen zoals bij boilers of 240V airco's de accu zullen ontladen.
De MultiPlus-II 2x120V heeft verder alle logische en te verwachten kenmerken die ook de andere uitvoeringen hebben binnen de veelzijdige reeks van Victron MultiPlus omvormers/laders. Daaronder PowerControl, PowerAssist, ingangsstroombegrenzing, twee AC-uitgangen en parallelle en 3-fasige configuratie voor VE.Bus-systemen met een grotere capaciteit. Geschikt voor LiFePO4-batterijen en tal van andere batterijtechnologieën.
Voor meer informatie over de 1 x 120V variant met verder (onder meer) de hiervoor genoemde gelijke eigenschappen, klik hier.
Handleiding
Uw Victron MultiPlus-II omvormer/acculader wordt geleverd met een duidelijke Nederlandstalige handleiding. Daarnaast worden handleidingen in meerdere talen meegeleverd zoals Engels.
Bekabeling
De Victron MultiPlus-II wordt geleverd zonder de benodigde kabels. U kunt hiervoor 50 mm² kabels gebruiken (50 mm² rode accukabel/ laskabel en 50 mm² zwarte accukabel/ laskabel) bij een afstand tot de accu van maximaal 5 meter. Bij langere afstand tot de accu dan 5 meter wordt geadviseerd 2 x 50 mm² kabels te gebruiken. Bekabeling kunt u ook vinden via de links onderaan de tekst bij dit product. De stekkers voor de in- en uitgang op de Multiplus voor 230V worden wel meegeleverd.
Handige extra informatie bij uw MultiPlus-II
Specificaties
Uitgangsspanning: 120 V (± 2%) - 60 Hz (± 0,1%)
Spanningsvorm: Zuivere sinus
Nominale accuspanning: 24 V
Aanbevolen accucapaciteit: 100 - 400 Ah ??
Aanbevolen DC-zekering: 400A ??
Continu vermogen bij 25 °C: 3000 VA/ 2400 W
Continu vermogen bij 40 °C: 2200 W
Piekvermogen: 5500 W
AC aansluiting: Schroefaansluiting en 21 mm2 (4 AWG)
Accu-aansluiting: Twee M8-bouten
Rendement: 94 %
Display/uitlezing: LED display
Ingangsspanning: 19V - 33V
AC ingangsbereik: Split fase/modus: 180-280 | Single fase/modus 90-140 VAC (45 – 65 Hz)
Uitgangsspanning: 120VAC (+/- 1%)
PowerControl/PowerAssist: Ja (op de L1-ingang)
Laadstroom huishoudaccu/ accessoire-accu: 70A
Maximale doorschakelstroom (A) AC: 50A
Afstandbediening aan/uit: Ja
VE.Bus-communicatiepoort: Voor parallelle, gesplitste en driefasige werking,
bewaking op afstand en systeemintegratie
Communicatiepoort algemeen: Ja, 7 poorten
Omgevingstemperatuur: -40 °C tot 65 °C
Koeling: Ventilatorkoeling
Beveiligingen: Te hoge temperatuur, overbelasting, kortsluiting, hoge/lage accuspanning
UL458
Afmetingen: 578 x 275 x 148 mm
Gewicht: 22 kg
Beschermingsgraad: IP22
De juiste bekabeling, montage en beveiliging van uw installatie
Ook voor de juiste bekabeling van uw installatie bent u bij ons ook aan het juiste adres. We hebben voor alle aansluitingen de beste kabels die u per meter kunt bijbestellen bij uw bestelling. Naast kabels hebben we ook zekeringen, zekeringhouders, perskabelogen en meer voor de montage en inrichting van uw installatie.
LET OP!
ESS installeren in België? Deze MultiPlus-II is NIET C10/11ed.2.2 goedgekeurd!
Deze uitvoering van de Victron MultiPlus-II is NIET C10/11ed.2.2 goedgekeurd.
Deze MultiPlus-II staat namelijk niet op de C10/26 lijst van Synergrid, het centrale orgaan voor de Belgische elektriciteits- en gasnetbeheerders.
Kort uitgelegd: bij het aanleggen van een systeem zoals een ESS én als daarbij een koppeling (mogelijk) is met het Belgische vaste net, moet onder meer de omvormer voor de zonnepanelen verplicht voldoen aan de C10/11ed.2.2 norm.
Bent u van plan om een ESS te (laten) installeren in connectie met het Belgische net? Zorg dan al vóór aankoop dat u zeker weet dat de betreffende Victron MultiPlus II ‘C10/11ed.2.2 proof’ is. Zoals gezegd, de MultiPlus op deze pagina voldoet NIET aan die norm.
Zie ook onze uitlegpagina ‘ESS aanleggen in België? Koop een MultiPlus II mét C10/11ed.2.2 certificaat’. Via die pagina is, naast een verdere toelichting, ook een verwijzing te vinden naar het actuele en volledige overzicht met alle (soorten) producten die op de C10/26 lijst staan. Staat de betreffende MultiPlus-II er daar niet (alsnog) bij? Koop en gebruik deze dan, zoals gezegd, NIET voor in een energieopslagsysteem die een connectie heeft of kan hebben met het Belgische net.
Noot: mogelijkerwijs is de MultiPlus-II op deze pagina inmiddels alsnog C10/11ed.2.2 goedgekeurd. Om dit zelf te controleren, verwijzen wij u nogmaals naar de alinea hierboven.
