Victron MultiPlus-II 48/5000/70-50 GX
De Victron MultiPlus-II 48/5000/70-50 GX is een combinatie van een krachtige pure sinusomvormer met 2 uitgangen en een geavanceerde en krachtige 48V acculader. De MultiPlus 48/5000/70-50 GX beschikt over slimme laadtechnologie en een snelle AC-schakelaar. De Victron MultiPlus 48/5000/70-50 GX is een all-in-one lader en omvormer in een compacte behuizing.
De MultiPlus-II is bij uitstek geschikt voor professionele scheepvaart, zeilsport, voertuig- en landgebaseerde toepassingen zonder netaansluiting. Het heeft ook een ingebouwde anti-eilandbedrijf-functie en een groeiende lijst met goedkeuringen van landen voor ESS-toepassingen.
De AC-schakelaar in deze MultiPlus kan 50A schakelen.
Downloads bij deze MultiPlus-II
De Multiplus-II GX is zeer geschikt voor toepassingen waarbij een extra interface met andere producten en/of bewaking op afstand vereist is. U kunt hierbij denken aan off-grid systemen, netwerk aangesloten energie-opslagsystemen en bepaalde mobiele toepassingen.

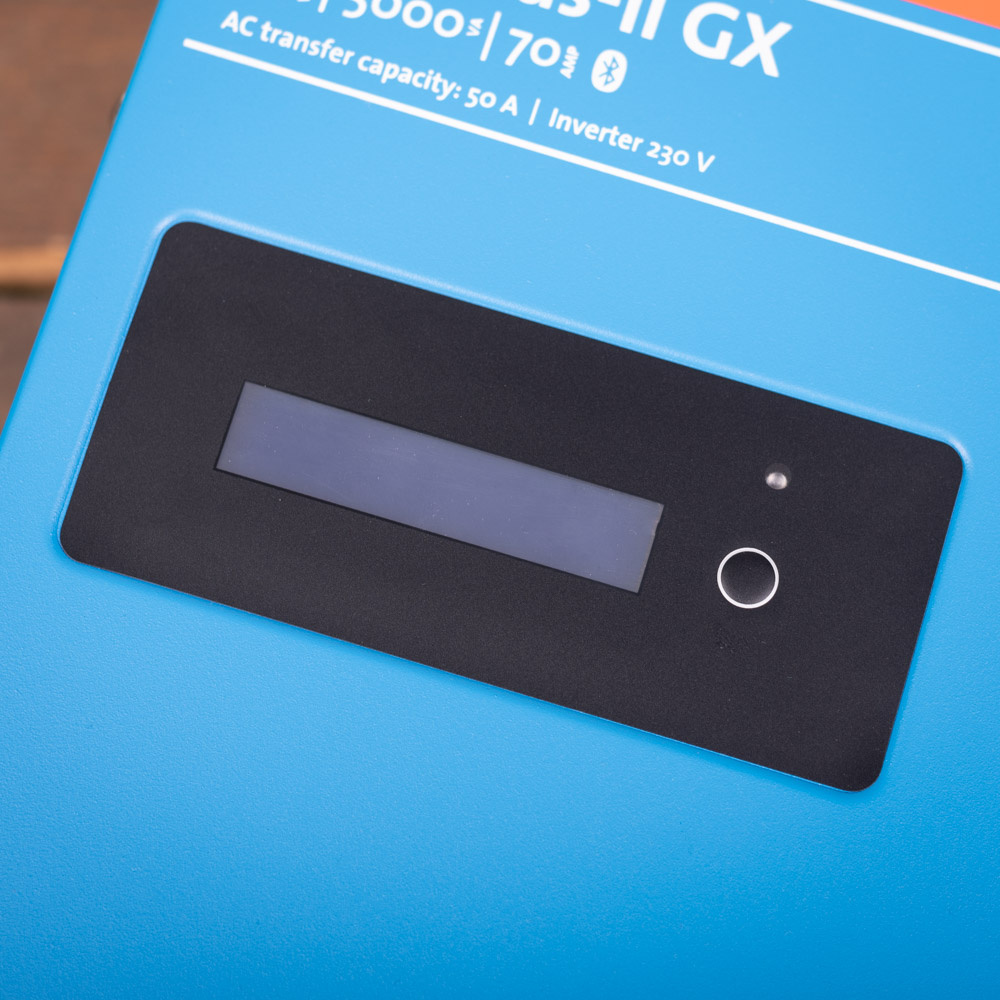

Met LCD en GX-functionaliteit
De Multiplus-II GX integreert een Multiplus-II omvormer/acculader en een GX apparaat met een LCD scherm op de voorzijde van het apparaat. Op het LCD scherm kunt u de gegevens van de accu, omvormer en zonne-laadcontroller aflezen. Deze informatie is ook toegankelijk met een smartphone of een ander wifi-apparaat.
Geïntegreerd GX-apparaat

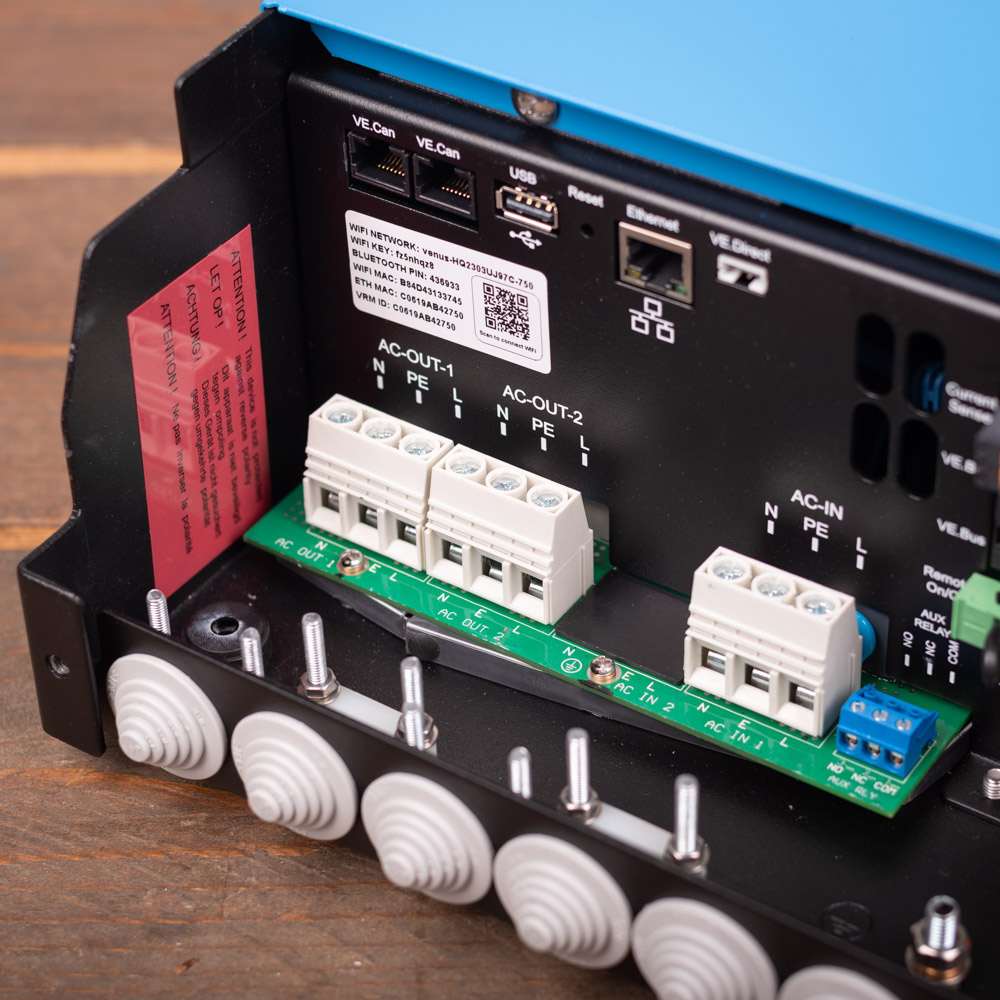

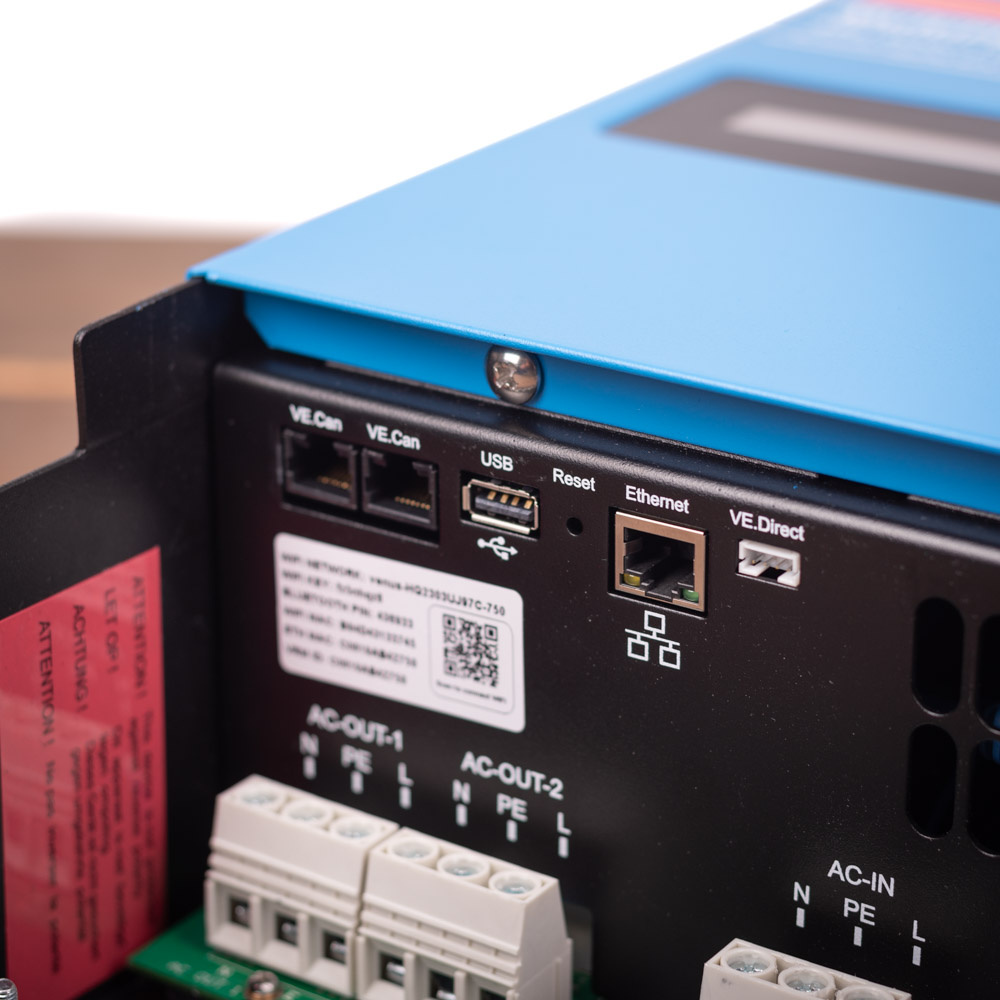

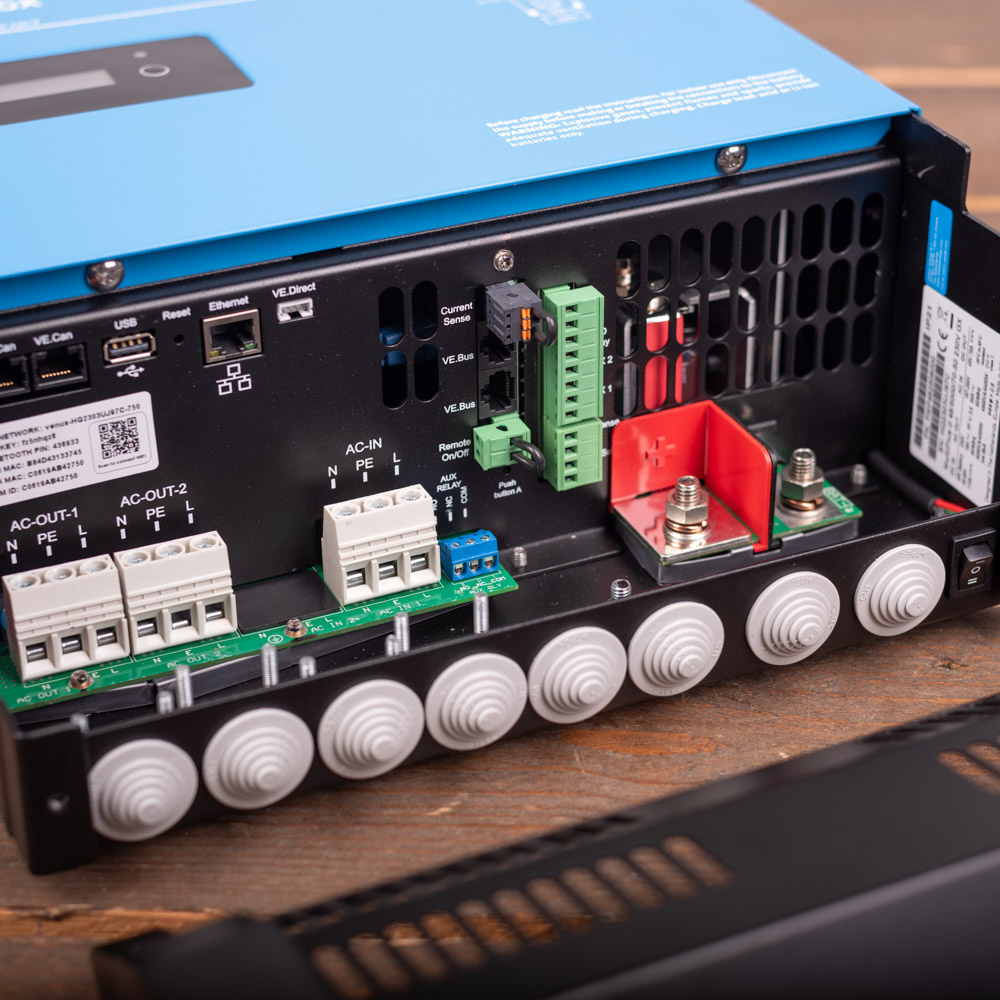

De Multiplus-II GX bevat een geïntegreerd GX-apparaat. Het GX-apparaat bevat de volgende aansluitingen:
- Een VE.Can-interface. Dit kan worden gebruikt voor het aansluiten van Victron VE.Can-apparaten (bijvoorbeeld VE.Can MPPT's), of de poort kan via de externe console worden geconfigureerd voor gebruik met een compatibel CAN-bus Li-ion-accu.
- Een USB-poort
- Een ethernet-poort
- Een VE.Direct-poort
ESS-functionaliteit (Energy Storage System)
De MultiPlus-II is het belangrijkste onderdeel van de Victron ESS (energieopslagsysteem). De MultiPlus-II werkt goed samen met MPPT-zonneladers of netgekoppelde PV-omvormers. De MultiPlus-II is een multifunctionele omvormer/oplader met alle functies van de MultiPlus, plus een externe stroomsensor-optie (stroomsensor/ CT klem niet standaard meegeleverd) die de PowerControl en PowerAssist-functies uitbreidt tot 50A.
Zonne-energie: Wisselstroom beschikbaar, zelfs tijdens een stroomstoring
De MultiPlus-II kan zowel in een netonafhankelijke PV als in een op het elektriciteitsnet aangesloten PV en andere alternatieve energiesystemen worden gebruikt. Het is compatibel met zowel zonnelader-controllers als netontwikkelingsomvormers.

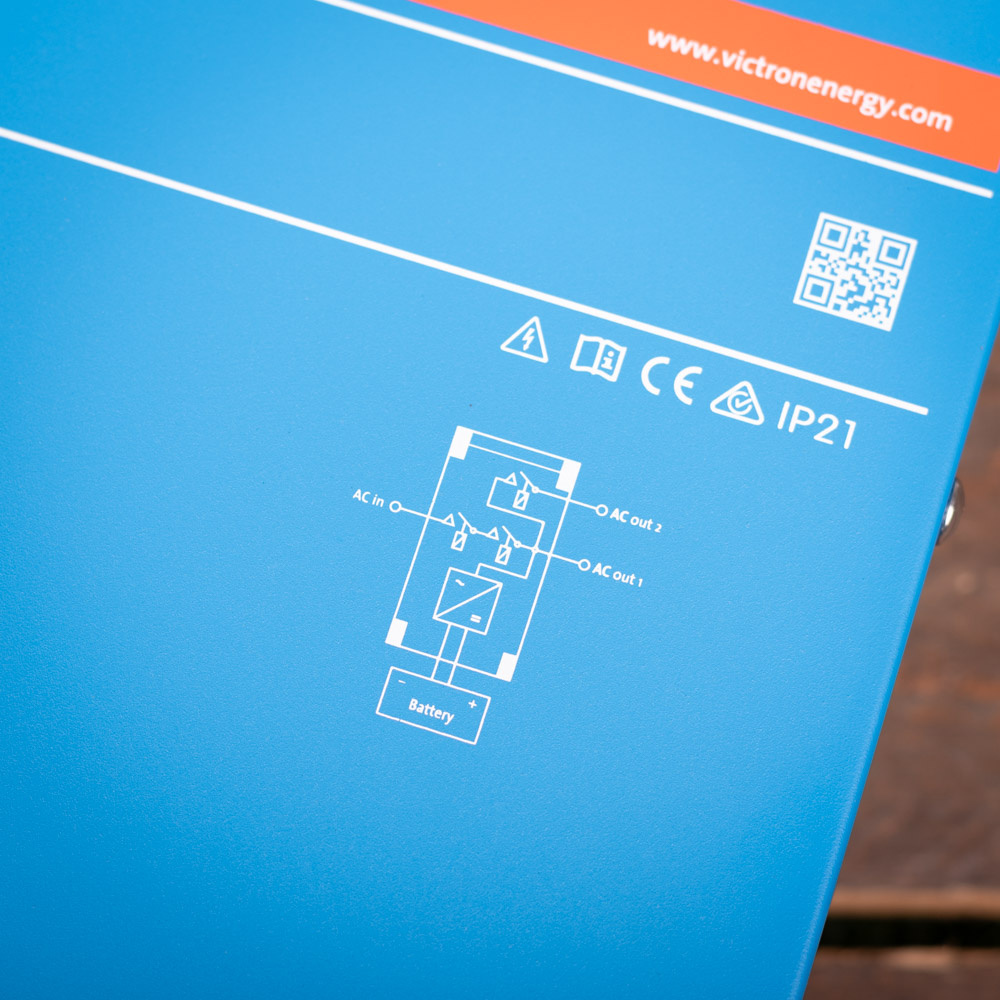

Twee AC-uitgangen
De Victron MultiPlus-II 48/5000/70-50 GX heeft 2 AC-uitgangen. De hoofduitgang heeft een onderbrekingsvrije functionaliteit (UPS). De MultiPlus-II neemt de voeding van de aangesloten belastingen over, met voeding uit de aangesloten accu's, in het geval van stroomuitval of als de wal-/aggregaatstroom wordt onderbroken. Dit gaat zo snel (in minder dan 20 milliseconden) dat computers en andere elektronische apparaten ongestoord kunnen blijven functioneren. De tweede uitgang wordt alleen actief als er wisselspanning beschikbaar is op de AC ingang van de MultiPlus. Belastingen die de accu niet mogen ontladen, zoals een boiler of een airco, kunnen op deze uitgang worden aangesloten. Dit zorgt ervoor dat nooit de accu te diep wordt ontladen als er een stroomonderbreking ontstaat aan de AC ingang van de MultiPlus.
Hoog stabiel vermogen
Deze Victron MultiPlus 48/5000/70-50 GX is een van de meest verkochte modellen onder de MultiPlus laders/ converters. Doordat de MultiPlus 48/5000/70-50 GX goed om kan gaan met hoge opstartvermogens en verder een hoog stabiel vermogen levert is deze zeer geschikt voor het gebruik van o.a. Nespresso en Senseo apparatuur.
Hoog opstartvermogen
De Victron MultiPlus-II kan opstarten met een hoog gevraagd vermogen. Dat is vereist om belastingen met hoge inschakelstroom, zoals spanningsomvormers voor ledlampen, halogeenlampen of elektrisch gereedschap, te kunnen starten. De Victron MultiPlus-II is hiervoor dus prima geschikt.
Programmeerbaar relais
Het programmeerbare relais is standaard ingesteld als alarmrelais, d.w.z. dat het relais stroomloos wordt gezet in geval van een alarm of een voor-alarm (omvormer bijna te warm, rimpelspanning op de ingang bijna te hoog, accuspanning bijna te laag).
Parallelschakeling mogelijk
Dankzij parallelschakeling kan een nagenoeg onbegrensd vermogen bereikt worden. Tot zes Victron Multi's kunnen parallel geschakeld worden voor een hoger uitgangsvermogen. Zo kan met zes Multi's 48/5000/70 bijvoorbeeld een uitgangsvermogen van 25kW / 30kVA met 420 A laadvermogen worden bereikt.
Drie-fase schakeling
Naast parallelle schakeling kunnen drie Multi's zo worden geconfigureerd dat ze een drie-fase uitgang leveren. Met drie sets van zes parallelle Multi's kan een drie-fase omvormer van 75 kW / 90 kVA worden geconfigureerd. Hiermee kan een laadvermogen van meer dan 1200 A worden bereikt.
PowerControl - Maximaal benutten van beperkte generator-, wal- of netstroom
De MultiPlus-II is een erg krachtige acculader. Dat betekent een zware belasting voor de generator- of walaansluiting. Met het Multi-bedieningspaneel kan een maximum generator- of walstroom worden ingesteld. De MultiPlus houdt dan rekening met andere AC-belastingen en gebruikt alle overschot voor het laden om te voorkomen dat de generator- of walaansluiting wordt overbelast.
PowerAssist – doe meer met generator- of walstroom
Deze eigenschap benut het PowerControl-principe ten volle. Hierdoor kan de MultiPlus de capaciteit van de alternatieve bron aanvullen. Piekstroom is vaak maar enkel kortstondig nodig en de MultiPlus zorgt ervoor dat onvoldoende wal- of generatorstroom onmiddellijk wordt gecompenseerd met stroom van de batterij. Wanneer de belasting afneemt, wordt reservestroom gebruikt om de accu te laden.
4-traps adaptieve lader en gescheiden acculaadsysteem
De hoofduitgang van de MultiPlus 48/5000/70-50 GX voorziet het accusysteem van een krachtige lading via geavanceerde software voor 'adaptief laden'. De software past het automatische 3-traps proces nauwkeurig aan aan de staat van de accu. Verder voegt deze Multiplus een vierde trap toe voor langdurig onderhoudsladen.
LED display
Duidelijke leds geven aan wat de status is van het systeem. In de gebruiksaanwijzing wordt uitgelegd wat de betekenis is van de verschillende leds en wat het betekent als de leds continu aanstaan of knipperen. De leds zijn duidelijk afleesbaar aan de kant van de aansluitingen op de omvormer.
Beveiligingen
De MultiPlus 48/5000/70-50 GX omvormer/lader is beveiligd tegen te hoge temperatuur, overbelasting, uitgangskortsluiting en te hoge of te lage accuspanning.
Nederlandstalige handleiding
Uw Victron MultiPlus-II omvormer/acculader wordt geleverd met een duidelijke Nederlandstalige handleiding. Daarnaast worden handleidingen in meerdere talen meegeleverd zoals Engels.
Bekabeling
De Victron MultiPlus-II wordt geleverd zonder de benodigde kabels. U kunt hiervoor 70 mm² kabels gebruiken (70 mm² rode accukabel/ laskabel en 70 mm² zwarte accukabel/ laskabel) bij een afstand tot de accu van maximaal 5 meter. Bij langere afstand tot de accu dan 5 meter wordt geadviseerd 2 x 70 mm² kabels te gebruiken. Bekabeling kunt u ook vinden via de links onderaan de tekst bij dit product. De stekkers voor de in- en uitgang op de Multiplus voor 230V worden wel meegeleverd.
Accucapaciteit en laadvermogen
De range aan accu's waarvoor een acculader geschikt is hangt erg af van het gebruik van de accu.
Als u dagelijks een loodzuur-accu gebruikt en weer vol wilt laden dan doet u dat het beste met een lader die 10 tot 20% van de accucapaciteit levert aan laadvermogen (voorbeeld: een 100Ah accu laadt u dan het beste op met een lader die 10 tot 20A aan laadvermogen levert).
Als het vooral gaat om onderhouden van de accu (volhouden van de accu) dan kan hiervoor een kleinere lader gebruikt worden.
Specificaties
Uitgangsspanning: 230 V (± 2%) - 50 Hz (± 0,1%)
Spanningsvorm: Zuivere sinus
Nominale accuspanning: 48 V
Aanbevolen accucapaciteit: 200 - 800 Ah
Aanbevolen DC-zekering: 125A
Continu vermogen bij 25 °C: 5000 VA/ 4000 W
Continu vermogen bij 40 °C: 3700 W
Piekvermogen: 9.000 W
AC aansluiting: Schroefaansluiting en 13 mm2 (6 AWG)

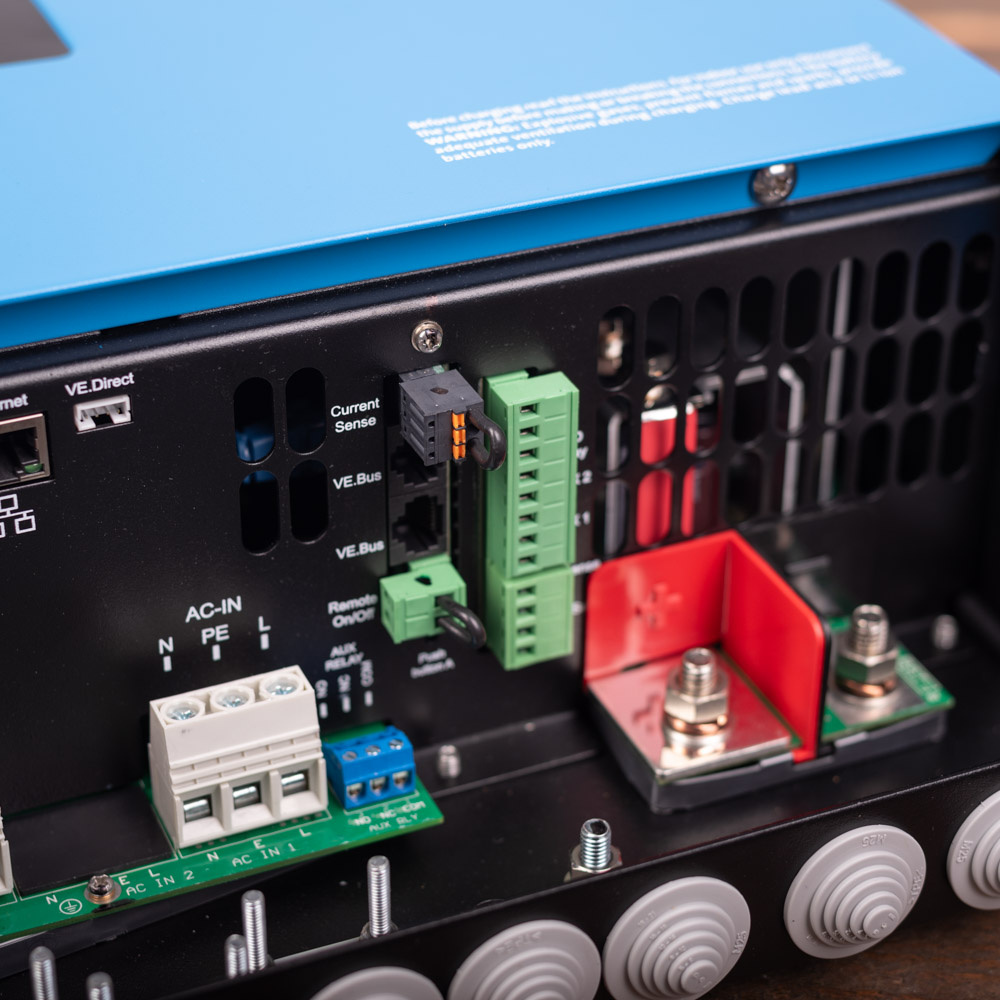

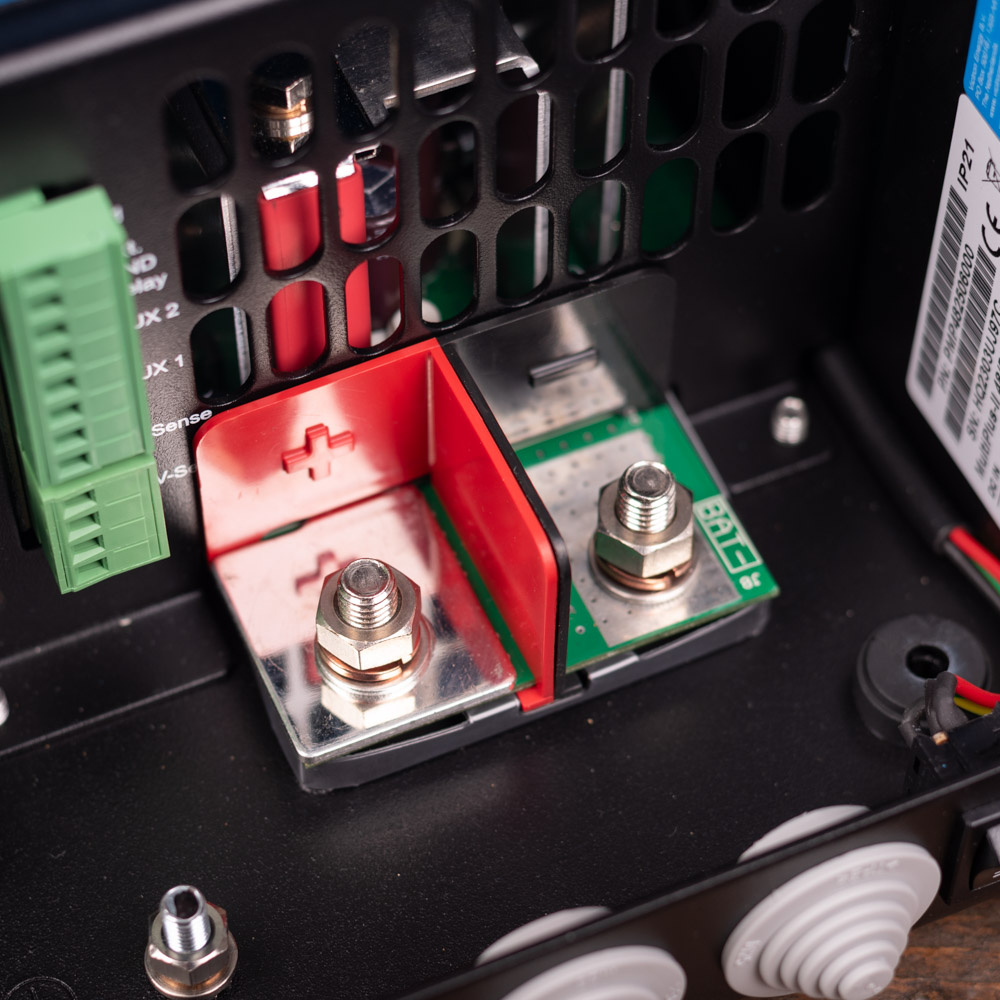

Accu-aansluiting: Vier M8-bouten (2 positieve en 2 negatieve aansluitingen)
Rendement: 95 %
Display/uitlezing: LED display en LCD scherm
Ingangsspanning: 38 – 66V
AC ingangsbereik: 187-265 VAC (45 – 65 Hz)
Uitgangsspanning: 230VAC (+/- 2%)
PowerControl/PowerAssist: Ja
Laadstroom huishoudaccu/ accessoire-accu: 70A
Maximale doorschakelstroom (A) AC: 50A
Afstandbediening aan/uit: Ja
VE.Bus-communicatiepoort: Ja
Communicatiepoort algemeen: Ja, 2 poorten
Interfaces: VE.Can, USB, ethernet, VE.Direct, WiFi
Omgevingstemperatuur: -40 °C tot 65 °C
Koeling: Ventilatorkoeling
Beveiligingen: Te hoge temperatuur, overbelasting, kortsluiting, hoge/lage accuspanning
Afmetingen: 565 x 323 x 148 mm
Gewicht: 30 kg
Beschermingsgraad: IP21
Victron Energy MultiPlus-II introductievideo (video ter beeldvorming; de getoonde MultiPlus-II in deze video verschilt op onderdelen met de MultiPlus-II op deze pagina. De producttekst met beschreven specificaties zijn leidend voor de MultiPlus-II die u op deze pagina kunt bestellen).
De juiste bekabeling, montage en beveiliging van uw installatie
Ook voor de juiste bekabeling van uw installatie bent u bij ons ook aan het juiste adres. We hebben voor alle aansluitingen de beste kabels die u per meter kunt bijbestellen bij uw bestelling. Naast kabels hebben we ook zekeringen, zekeringhouders, perskabelogen en meer voor de montage en inrichting van uw installatie.

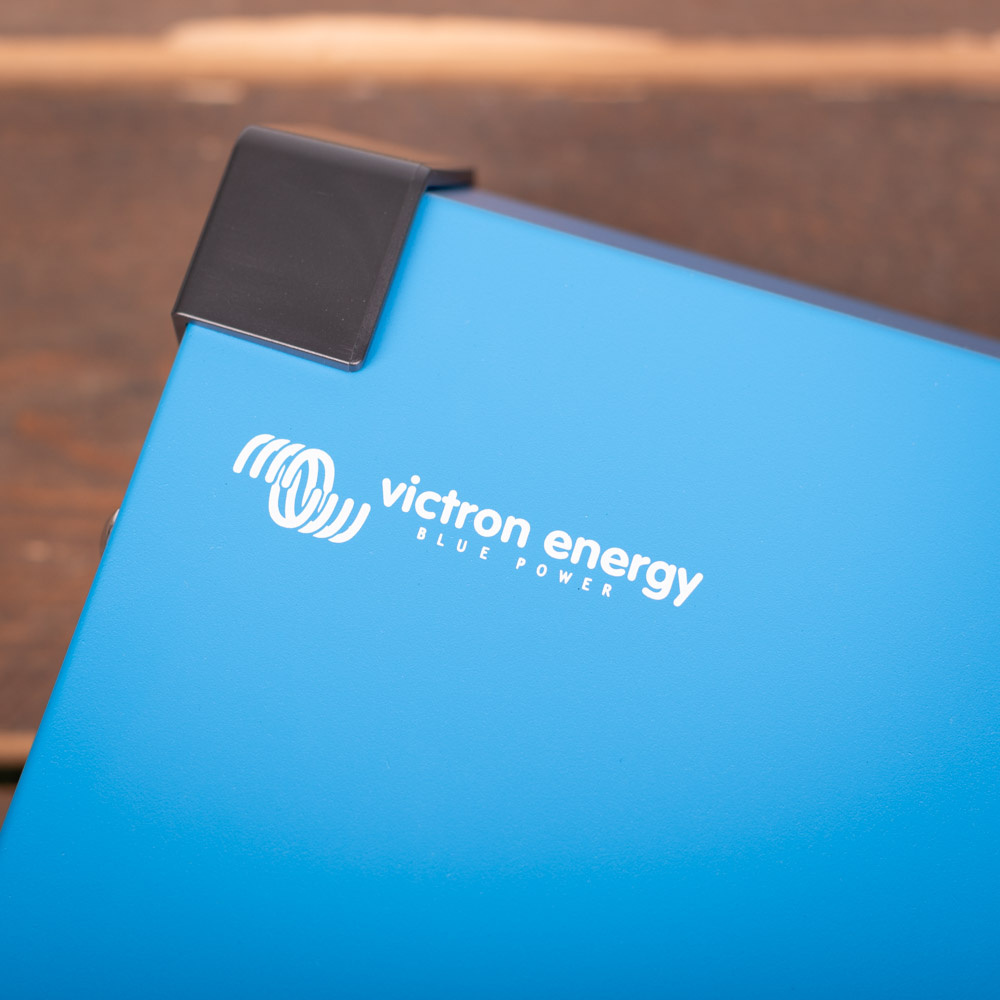

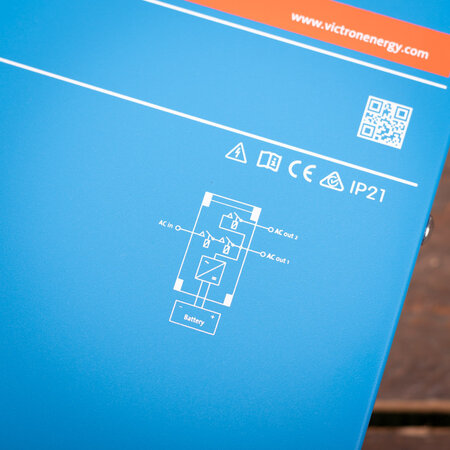

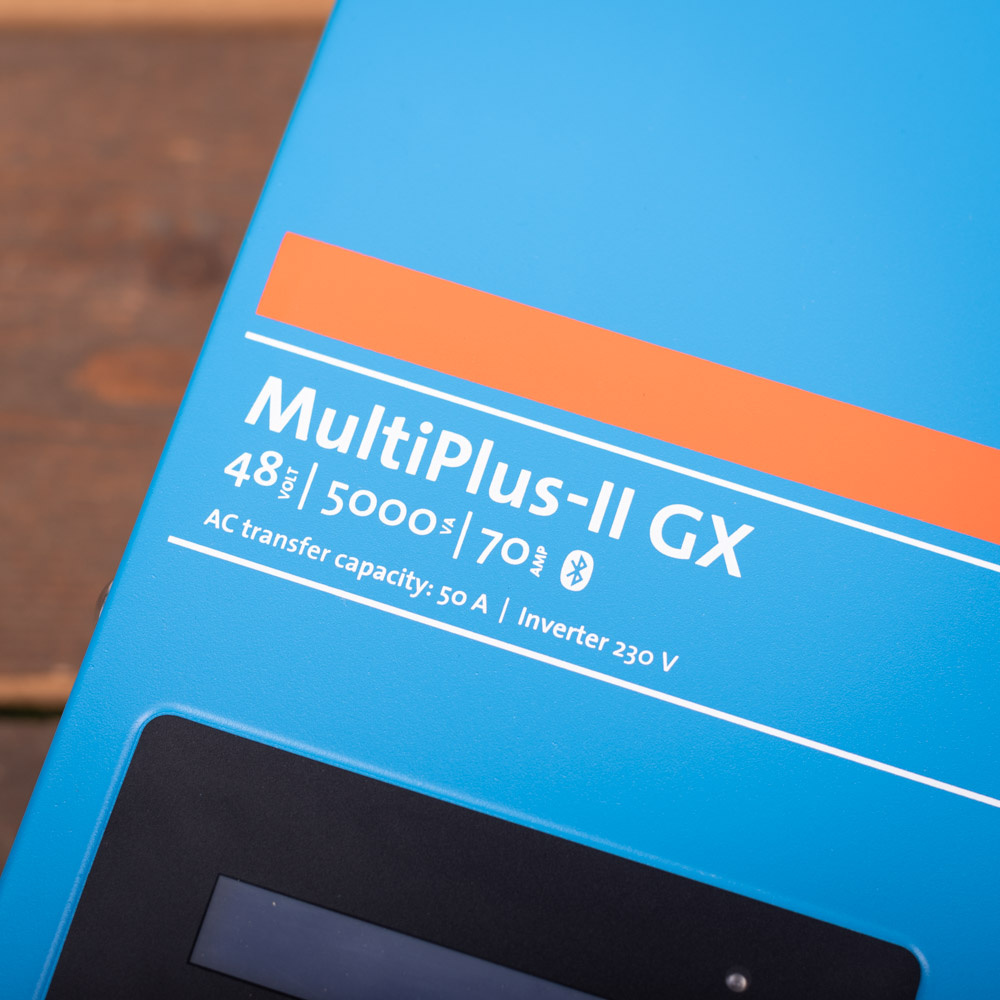

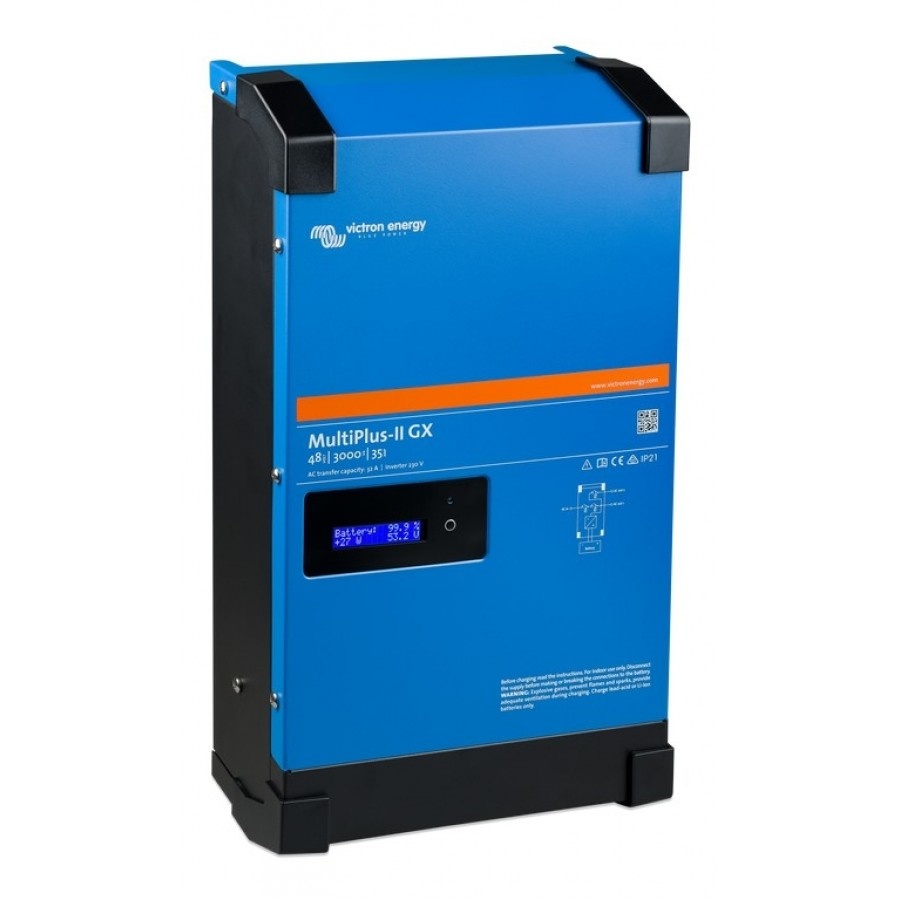

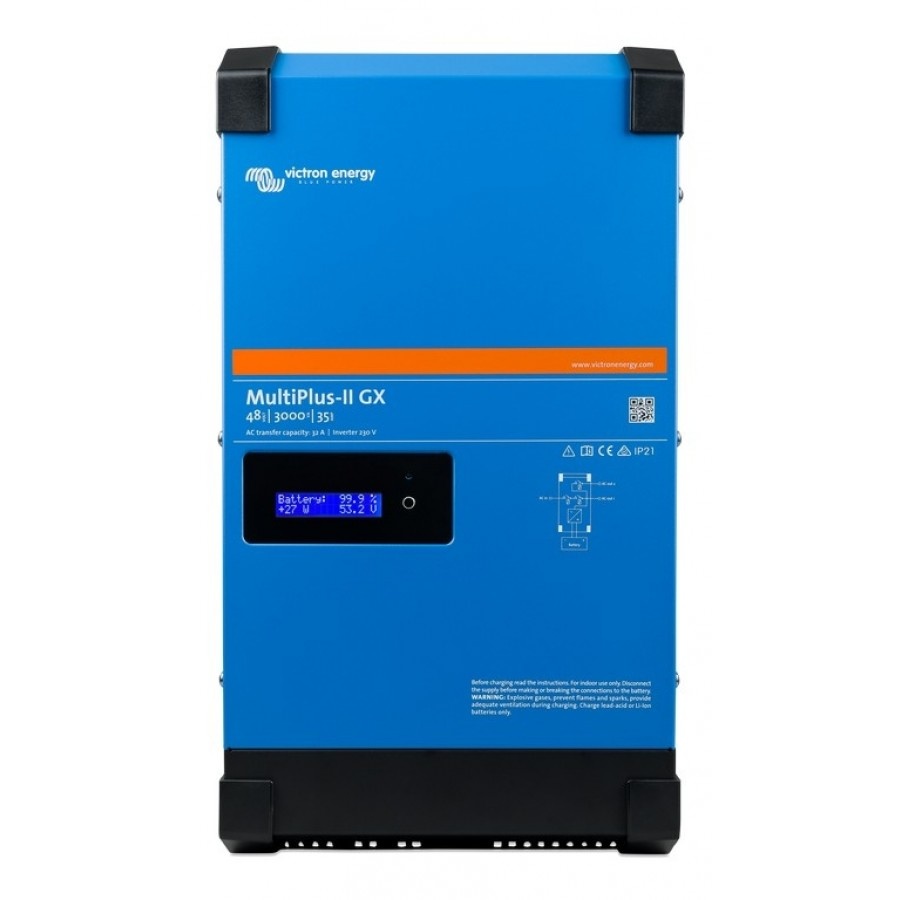

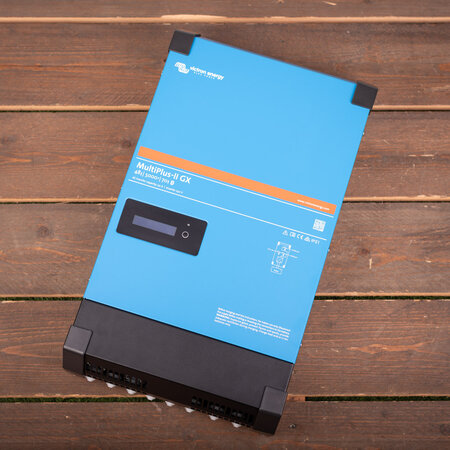

Opmerking m.b.t. de foto's

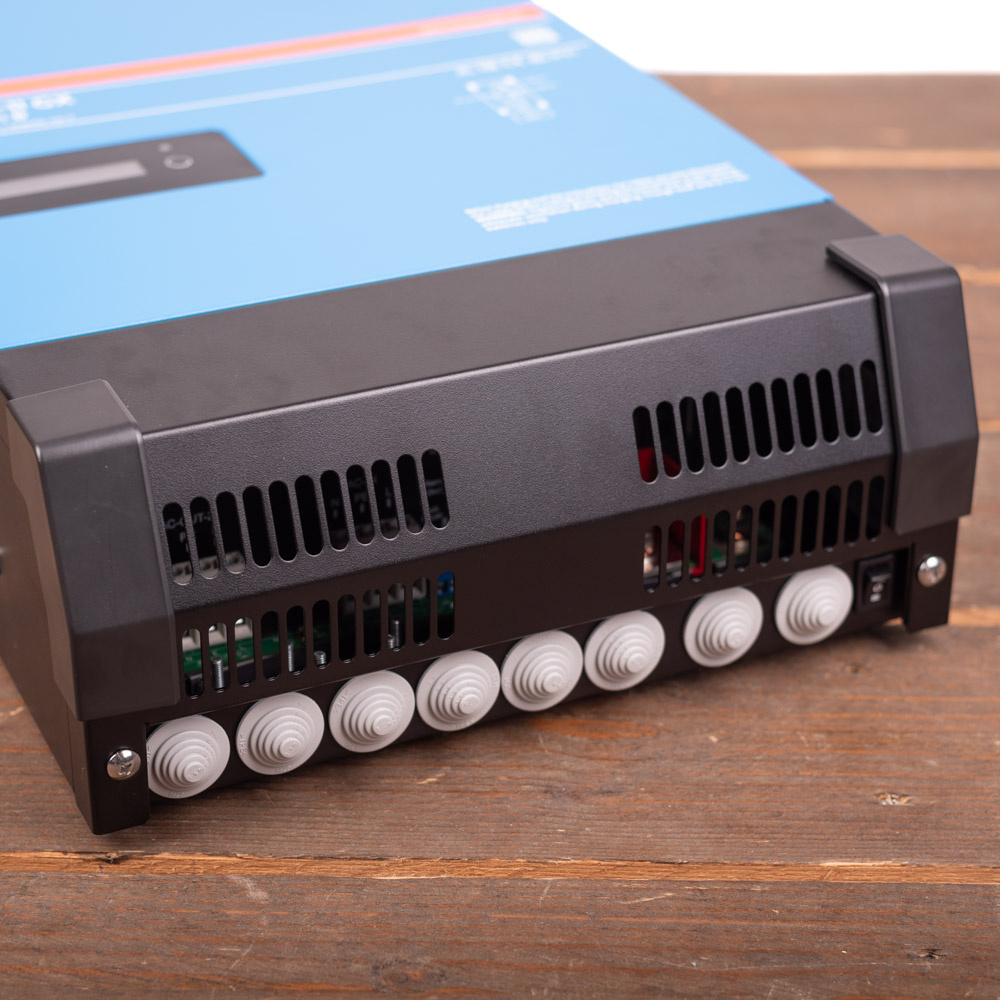

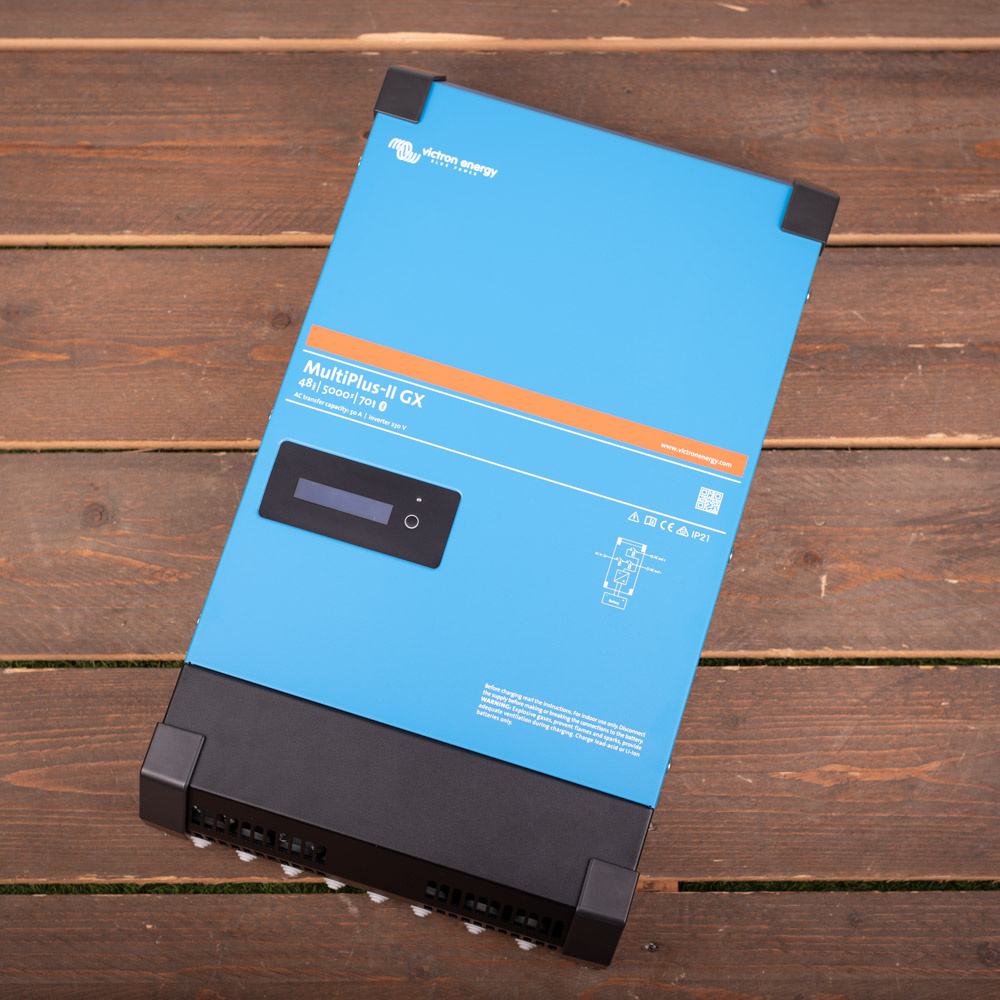

Op de foto's staat de 48/3000 variant afgebeeld. Deze 48/5000 ziet er hetzelfde uit. De foto's zijn nog niet beschikbaar. Onze excuses voor het ongemak.
LET OP: ESS aanleggen in België? Dan is een C10/11ed.2.2 gekeurde omvormer verplicht
Deze uitvoering van de Victron MultiPlus-II is C10/11ed.2.2 goedgekeurd.
Deze MultiPlus-II staat namelijk op de C10/26 lijst van Synergrid, het centrale orgaan voor de Belgische elektriciteits- en gasnetbeheerders.
Toelichting: bij het aanleggen van een systeem zoals een ESS én als daarbij een koppeling (mogelijk) is met het Belgische vaste net, moet onder meer de omvormer voor de zonnepanelen verplicht voldoen aan de C10/11ed.2.2 norm.
Bent u van plan om een ESS te (laten) installeren in connectie met het Belgische net? Zorg dan al vóór aankoop dat u zeker weet dat de betreffende Victron MultiPlus II ‘C10/11ed.2.2 proof’ is.
Zoals gezegd, de MultiPlus op deze pagina voldoet inderdaad aan die norm.
Zie ook onze uitlegpagina ‘ESS aanleggen in België? Koop een MultiPlus II mét C10/11ed.2.2 certificaat’. Via die pagina is, naast een verdere toelichting, ook een verwijzing te vinden naar het actuele en volledige overzicht met alle (soorten) producten die op de C10/26 lijst staan. Staat de betreffende MultiPlus-II er daar niet bij? Koop en gebruik deze dan, zoals gezegd, NIET in een energieopslagsysteem die een connectie heeft of kan hebben met het Belgische energienet.
Levertijd van dit product
Let op: de levertijd van dit product is 2-4 werkdagen. Leveringen in combinatie met dit product zullen ook 2-4 werkdagen doorlooptijd bedragen. De reden hiervoor is dat dit product met speciaal transport op een pallet vervoerd moet worden en dat kost een dag langer. Voor dit transport worden aanvullende verzendkosten gerekend.
Carry In garantievoorwaarden
Goed te weten: gezien het gewicht en/of formaat zijn op dit product de Carry In garantievoorwaarden van toepassing. Komt het product voor garantie in aanmerking? Dan is de koper zelf verantwoordelijk voor het afleveren dan wel verzenden van het product (naar een door ons (!) opgegeven adres) én voor de kosten daarvan. Lees hier verdere informatie.
Disclaimer
Ondanks een grote mate van zorgvuldigheid in het vervaardigen van de content op deze pagina, is Acculaders.nl niet aansprakelijk voor onverhoopte fouten, onvolledigheid of andere tekortkomingen van deze uitleg. Noch kan Acculaders.nl, zijnde wederverkoper en géén installateur, aansprakelijk worden gesteld voor enig foutief gebruik van de via ons gekochte producten en eventuele negatieve gevolgen daarvan. Lees altijd de gebruiksaanwijzing, ken de van toepassing zijnde wet- en regelgeving en win bij twijfel altijd verder informatie in. Zie ook onze disclaimer: 4.b Content en aansprakelijkheid. Lees vooraf óók over onze (Carry In) garantievoorwaarden.
Uitgangsspanning: | 230V (± 2%) - 50Hz (± 0,1%) |
Spanningsvorm: | Zuivere sinus |
Nominale accuspanning: | 48V |
Aanbevolen accucapaciteit: | 200 - 800Ah |
Aanbevolen DC-zekering: | 125A |
Continu vermogen bij 25 °C: | 5000VA / 4000W |
Continu vermogen bij 40 °C: | 3700W |
Piekvermogen: | 9.000W |
AC aansluiting: | Schroefaansluiting en 13 mm2 (6 AWG) |
Accu aansluiting: | Vier M8-bouten (2 positieve en 2 negatieve aansluitingen) |
Rendement: | 95% |
Display / uitlezing: | LED display en LCD scherm |
Ingangsspanning: | 38–66V |
AC ingangsbereik: | 187-265 VAC (45–65Hz) |
PowerControl / PowerAssist: | Ja |
Laadstroom huishoudaccu / accessoire-accu: | 70A |
Maximale doorschakelstroom AC: | 50A |
Afstandbediening aan/uit: | Ja |
VE.Bus communicatiepoort: | Ja |
Communicatiepoort algemeen: | Ja, 2 poorten Interfaces: VE.Can, USB, ethernet, VE.Direct, WiFi |
Omgevingstemperatuur: | -40°C tot 65°C |
Koeling: | Ventilatorkoeling |
Beveiligingen: | Te hoge temperatuur, overbelasting, kortsluiting, hoge/lage accuspanning |
Afmetingen: | 565 x 323 x 148 mm |
Gewicht: | 30 kg |
Beschermingsgraad: | IP21 |
